3层自行车馆建筑设计方案设计CAD图纸

  • 建筑类别:体育馆

  • 建筑高度类型:多层建筑

  • 项目所在地:北京

  • 图纸设计格式:CAD2000

  • 参考图纸:10张

  • 设计年代:近代

  • 建筑高度:36.56m

  • 建筑地上层数:3层

  • 设计效果图:无

附件详情

附件设计说明:建筑为体育馆功能建筑,建筑地上层数三层,建筑高度36.56米,建筑采用钢筋混凝土结构,建筑采用大量的玻璃窗、金属板饰面高低错路,结构布置合理。
该资料包含:各层平面图、剖面图、立面图。

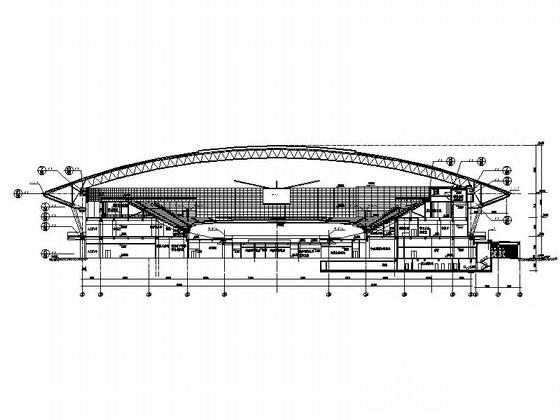

三层自行车馆建筑剖面图

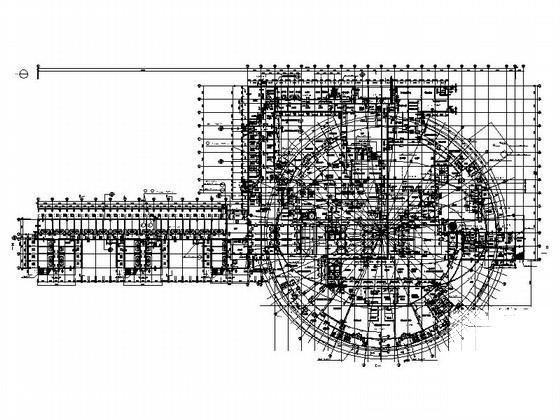

三层自行车馆建筑首层平面图

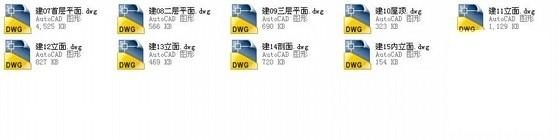

三层自行车馆建筑缩略图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 3层自行车馆建筑设计方案设计CAD图纸 - 1
    第 1 张图

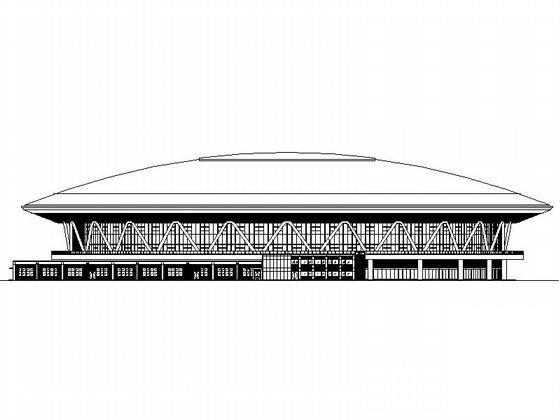

  • 3层自行车馆建筑设计方案设计CAD图纸 - 2
    第 2 张图
  • 3层自行车馆建筑设计方案设计CAD图纸 - 3
    第 3 张图
  • 3层自行车馆建筑设计方案设计CAD图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
