28层剪力墙结构安置房结构CAD施工图纸（CFG桩）(梁平法配筋图)

附件详情

该项目是安徽某安置房项目，地上28层，剪力墙结构，地下两层车库，地基形式为天然地基及局部复合地基，采用筏板基础，基础设计等级为乙级，抗震设防烈度为7度，结构的计算嵌固部位为基础底板。

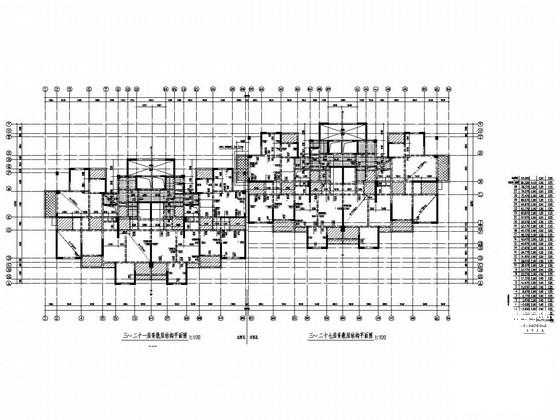

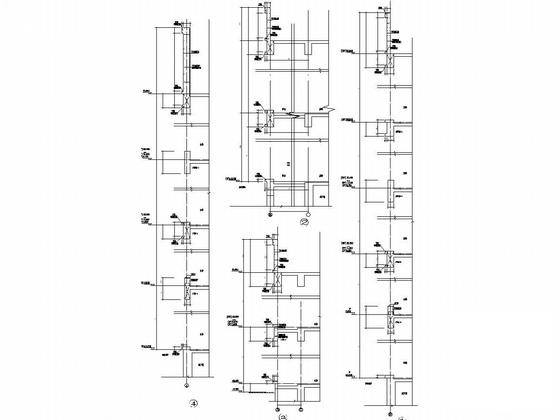

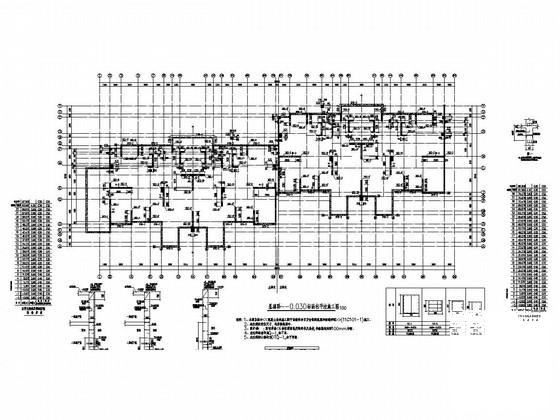

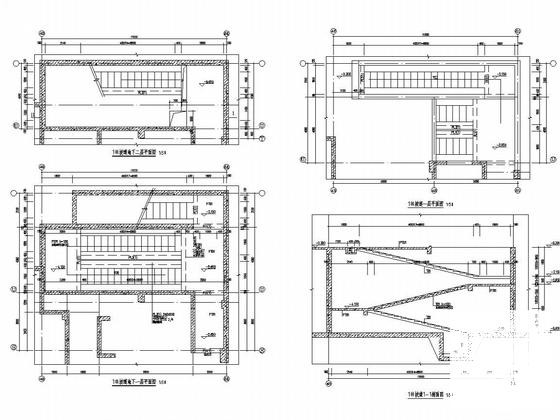

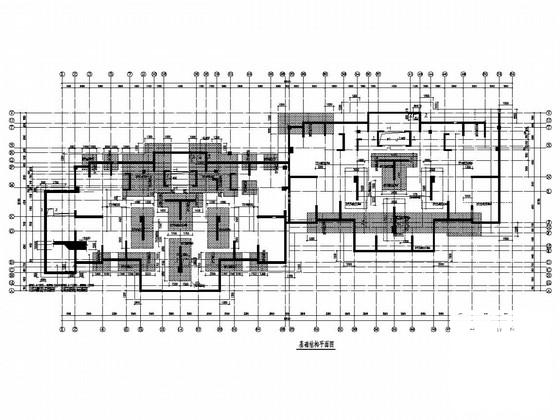

该资料包含： 结构设计说明 ，基础结构平面图，CFG桩位布置图，柱平法施工图，单元墙柱配筋图表，梁平法配筋图，奇数、偶数层结构平面图，墙身配筋图，坡道详图，楼梯图等共计42张图。
分享投稿时间：近几年9月。
