地上1层局部两层框架结构中式别墅结构CAD施工图纸

  • 建筑类别:别墅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:2层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础,筏形基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:8度抗震
  • 风压:0.45kN/平方米
  • 雪压:0.40kN/平方米
  • 地下室功能:车库
  • 参考图纸:13张
  • 设计年代:近代

附件详情

该项目是北京某小区中式别墅项目,共由多栋建筑组成,其中一栋为两层住宅,一栋两层活动用房,两栋为单层住宅及单层车库等用房。中间用回廊及亭子连接。工程均为框架结构,地上一层、局部两层,地下一层,抗震等级为三级。基础形式:地下室范围内采用梁板式筏形基础,地下室以外部分采用独立柱基,抗震设防烈度为8度。
该资料包含: 结构设计说明 ,基础梁板图,梁板图,柱布置图,楼梯图等共计13张图。
分享投稿时间:近几年11月。

梁配筋图

板配筋图

柱布置图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

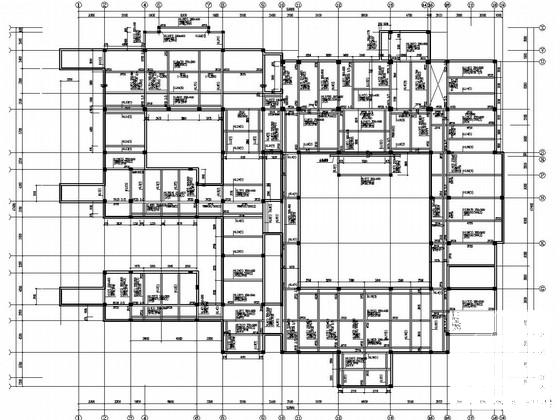

  • 地上1层局部两层框架结构中式别墅结构CAD施工图纸 - 1
    第 1 张图

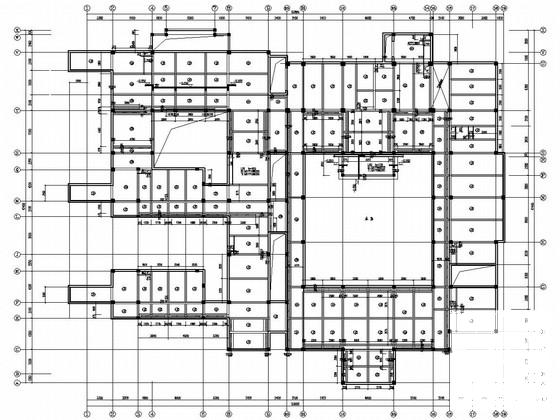

  • 地上1层局部两层框架结构中式别墅结构CAD施工图纸 - 2
    第 2 张图

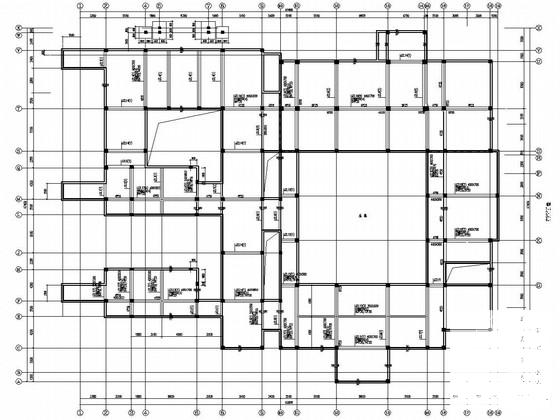

  • 地上1层局部两层框架结构中式别墅结构CAD施工图纸 - 3
    第 3 张图

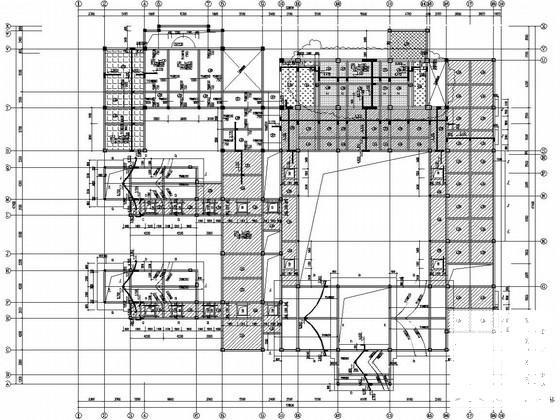

  • 地上1层局部两层框架结构中式别墅结构CAD施工图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
