5层框架结构实验楼(包括建施CAD施工图纸、结施CAD施工图纸及pkpm计算文件)(土木工程学院)

附件详情

该资料为交通大学土木工程学院本科毕业设计。 内容包括建筑设计与结构设计,主要含建筑图与结构图及计算书,附内力调整简化方法介绍以及PKPM校核手算的文件。
根据该实验楼的使用功能及建筑设计要求,进行了平立面及剖面的建筑设计,主体结构为5层,层高均为3.9m,无附属结构。
地形较为平坦,基本风压为0.35KN/m,未发现地下水,该项目地震设防烈度为7度,地震分组为第2组,场地类别为第二类。设计基本地震加速度0.10g,Tg=0.4s,αmax=0.08。地震粗糙度为B类,土的重度为19KN/m3,孔隙比为0.8,地基承载力特征值160Kpa。
包括:建筑设计说明,建筑平面图,立面图,剖面图,节点详图;结构设计说明,基础 ,基础详图,柱平法施工图,梁平法施工图,板平法施工图, 等共26张图纸。

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • el.dwg
    el.dwg

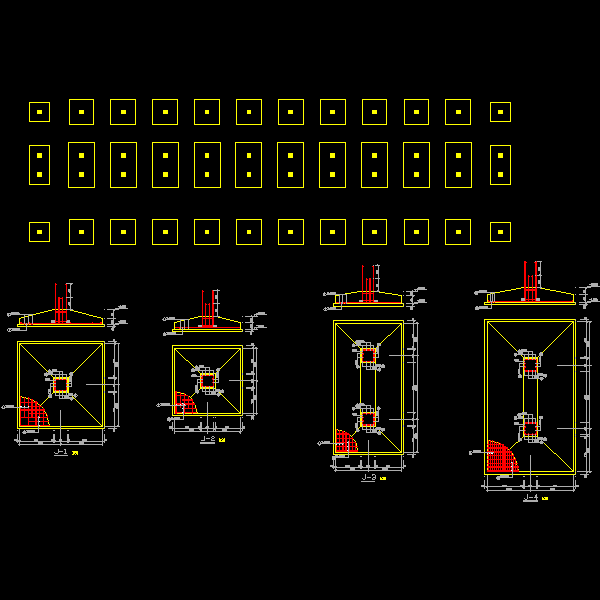

  • jcpm.dwg
    jcpm.dwg

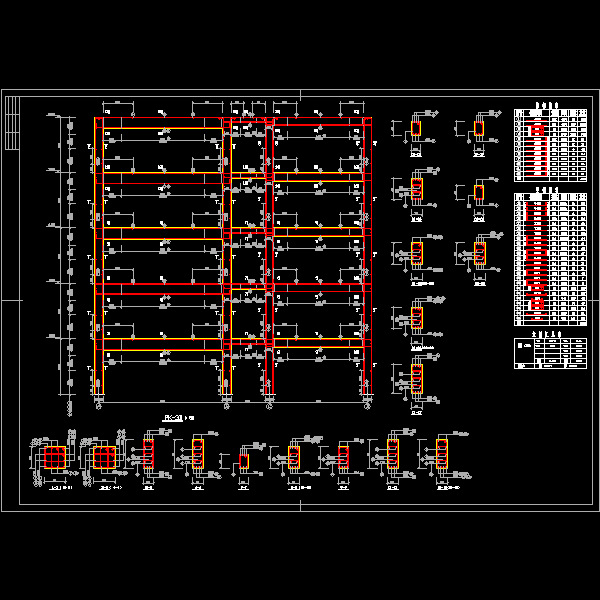

  • pk-3b.dwg
    pk-3b.dwg

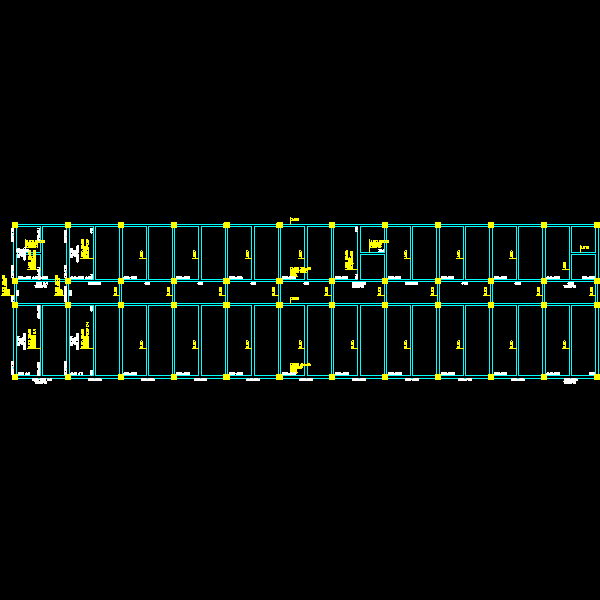

  • pl1.dwg
    pl1.dwg

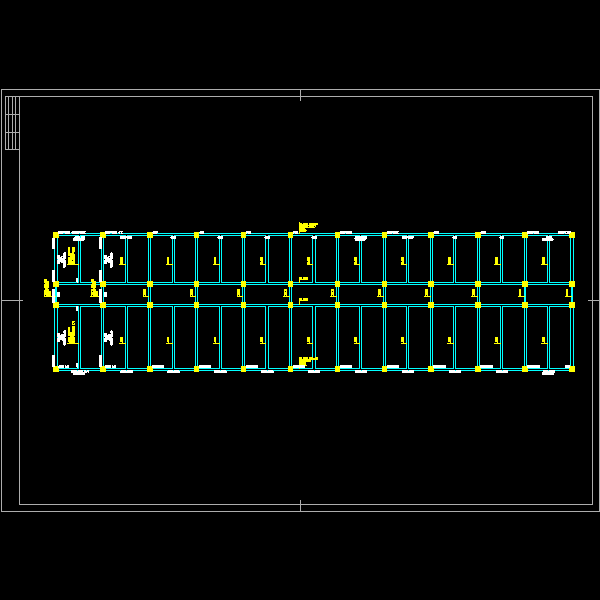

  • pl2.dwg
    pl2.dwg
  • pl3.dwg
    pl3.dwg
以上是部分截图,请下载附件后查看完整高清内容
