多层钢结构餐厅夹层钢平台结构施工图纸

  • 建筑类别:餐饮
  • 建筑高度类型:多层建筑
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:轻钢结构
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 参考图纸:15张
  • 设计年代:近代

附件详情

该项目是哇哇叫餐厅夹层钢平台项目,该资料按抗震设防烈度6度设计。

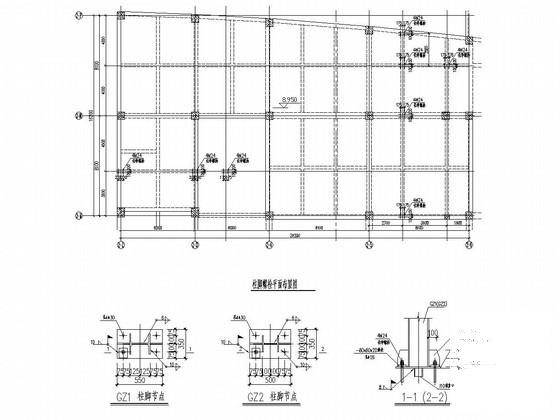

该资料包含:钢结构设计总说明,柱脚螺栓平面布置图,钢柱平面布置图,钢梁 平面布置图 ,夹层楼板布置图,节点图,楼板节点图,楼梯结构图,部柱加固平面图,局部梁底、顶加固平面图,共计15张图。
分享投稿时间:近几年。

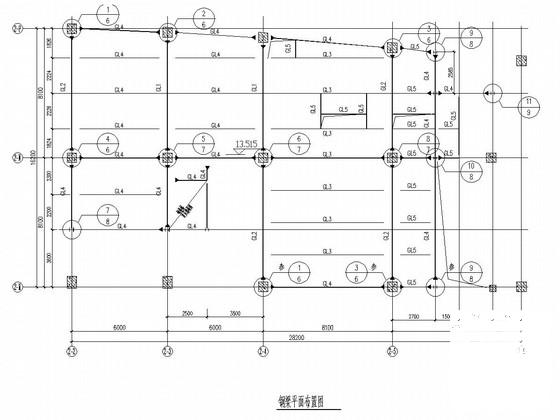

钢梁平面布置图

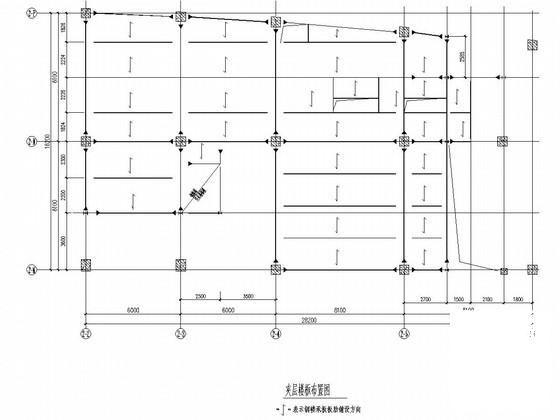

夹层楼板布置图

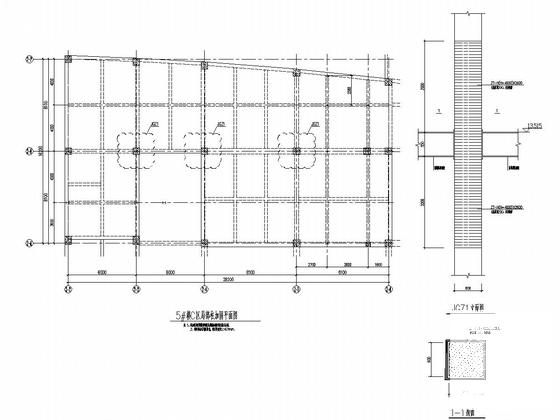

5#楼C区局部柱加固平面图

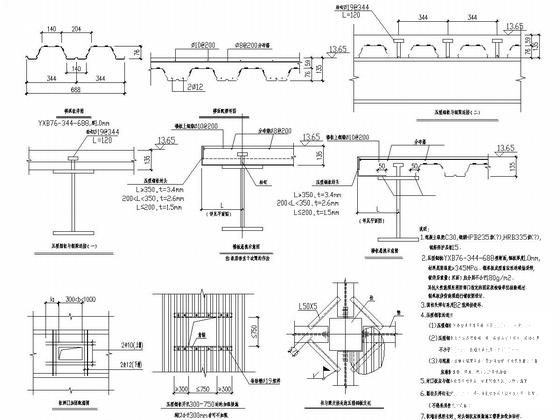

楼板节点图

节点图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 多层钢结构施工 - 1
    多层钢结构施工 - 1
  • 多层钢结构施工 - 2
    多层钢结构施工 - 2
  • 多层钢结构施工 - 3
    多层钢结构施工 - 3
  • 多层钢结构施工 - 4
    多层钢结构施工 - 4
  • 多层钢结构施工 - 5
    多层钢结构施工 - 5
  • 多层钢结构施工 - 6
    多层钢结构施工 - 6
以上是部分截图,请下载附件后查看完整高清内容
