23层15套酒店办公楼给排水和消防CAD施工图纸(室外消火栓系统)

  • 建筑类别:酒店
  • 建筑高度:高层建筑
  • 地上层数:23层
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,废水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,喷淋系统
  • 供水方式:市政供水,分区供水
  • 供水分区:三区
  • 排水体制:污废合流
  • 消火栓用水量室外(L/S):30
  • 消火栓用水量室内(L/S):40

一 .生活水系统设计
1.该酒店最大日用水量为414.942m3/d,最大时用水量为34.46m3/h。
2.给水系统竖向分为3个区:低区为负1层至地上四层,由市政管网直接供水;中区为六层至 十四层,由中区变频泵供水,为下行上给式,给水横管布置在在五层(设备层),为防止市政管网短时停水,中区管网通过减压阀与低区连接;高区为十五层至顶层,由高区变频泵供水,为上行下给方式,横管布置在顶层楼板上。
二 .消火栓系统设计
1.消防水量:室内消防用水量为43.04L/S,室外为30L/S。
2.消火栓系统竖向分为两个区:低区为负一层至地上十四层;高区为十五层至顶层。高区和低区共用一套消防泵,高区和低区之间用减压阀连接。
3.消火栓采用DN65型成品消火栓箱,箱内装DN65mm长25m麻质水龙带一条,D19mm喷枪一支以及起动按钮和25长消防软管及D25mm灭火喉,手提式ABC干粉灭火器。
4.消火栓栓口距所在地面1.10米,消火栓箱及支管均暗装于墙内。
5.消火栓管网上的阀门应经常处于开启状态,阀门应有明显起闭标志。
三 .自动喷淋给水系统设计
1.喷淋设计用水量:该建筑物为中危险等级,喷淋水量为23.50L/S。
2.自喷共有三套独立系统:低区为负一层至地上十七层,包含两套系统,呈对称布置;高区为十八层至顶层。高区和中区共用一套喷淋泵,中间用减压阀连接。
3.喷头一律采用闭式玻璃球喷头,喷头公称动作温度为68度,应有库存喷头,其数量不少于总安装个数的1%,厨房等没有吊顶的房间安装直立型喷头,喷头距楼板100mm,厨房喷头动作温度为93度。
4.配水管变径应采用异径管,不得使用补心。
5.湿式报警阀为成套设备,包括供水控制阀,报警阀,水力警铃,延时器等。报警阀前的供水控制阀应保持常开位置并有明显起闭标志。水流指示器安装时应使指示器上箭头方向与水流方向一致。各种喷头应在管道安装完毕并进行清通后再进行安装。
五.热水系统设计
1.热水系统分为高,中,低三个区,分区高度同生活给水系统。由于低区只有厨房用热水,用水量较小,中低区合并共用一套热水系统,中区水加热器通过减压阀向低区厨房供水。
2.高区水加热器放在屋顶,管网为上行下给方式,横干管安装在顶层,设计用水量为13.34m3/h;中区水加热器放在地下室,管网为下行上给方式,横干管安装在设备层,中低区设计用水量共为13.60m3/h。

二-四层平面图
消火栓系统图
卫生间轴测图

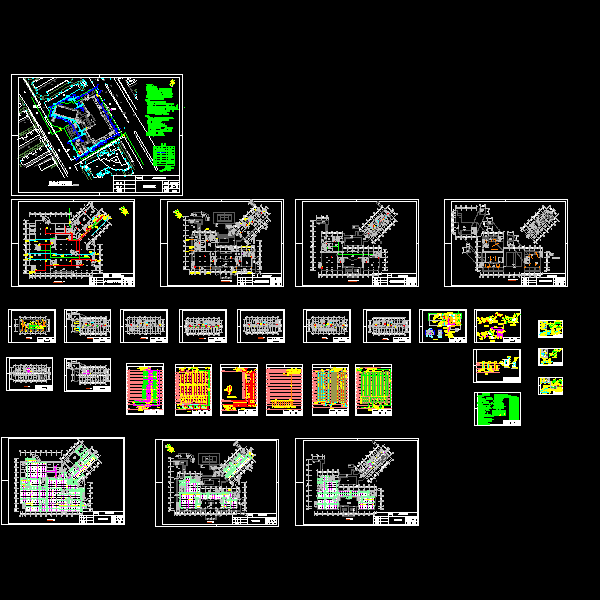

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
