文化馆图书馆会议系统工程图纸(2015年完成)

  • 建筑类别:文化
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 图纸设计深度:施工图
  • 参考图纸:14张
  • 设计年代:近代
  • 地下室用途:人防
  • 节点大样:人防
  • 防雷等级:第三类
  • 接地方式:TN-S
  • 项目所在地:安徽
  • 弱电设计:扩声系统,会议系统,其它

附件详情

  • 资料目录、图例及主要设备材料表
  • 会议系统设计说明
  • 多功能厅音视频系统 平面布置图

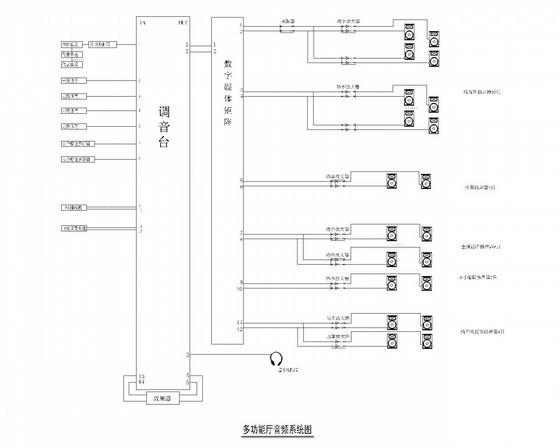

  • 多功能厅音频系统图
  • 多功能厅视频系统图
  • 多功能厅中控系统图
  • 多功能厅舞台灯光布置图
  • 多功能厅舞台灯光系统图
  • 多功能厅舞台机械布置图
  • 多功能厅音视频系统平面布线图
  • 多功能厅舞台灯光平面布线图
  • 多功能厅电视录播系统线路预埋图
  • 多功能厅音控室安装大样图
  • 小会议室平面布置管线图及音频系统图

附件详情

该项目位于安徽省,资料为文化馆图书馆会议系统工程图纸。本次针对该工程进行了详细的设计。包括扩声、视频系统、数字会议、舞台演出系统、中控系统等。多功能厅,楼层:一、二层;面积:580平方米;基本功能要求:演出扩声、显示等;等级:演出一级。小会议室,楼层:二层;面积:140平方米;基本功能要求:扩声、显示;等级:会议一级。,图纸共14张。

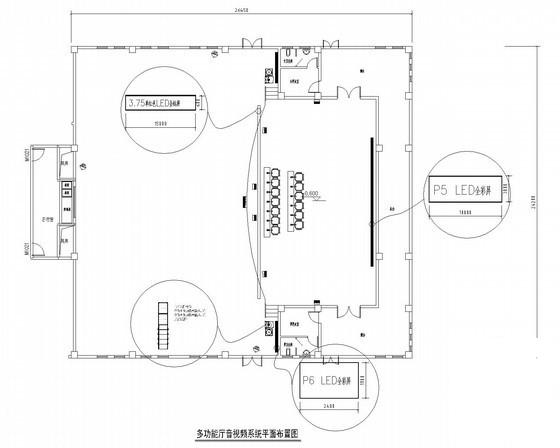

多功能厅音视频系统平面布置图

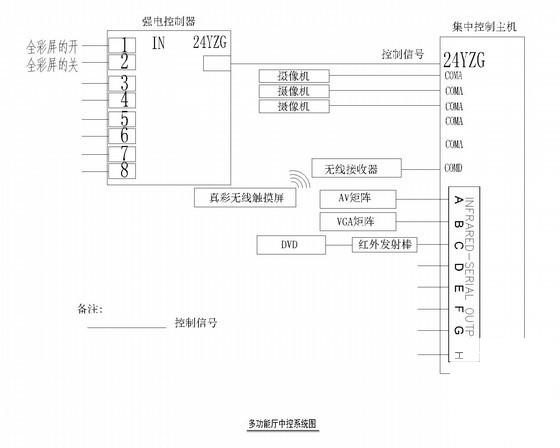

多功能厅中控系统图

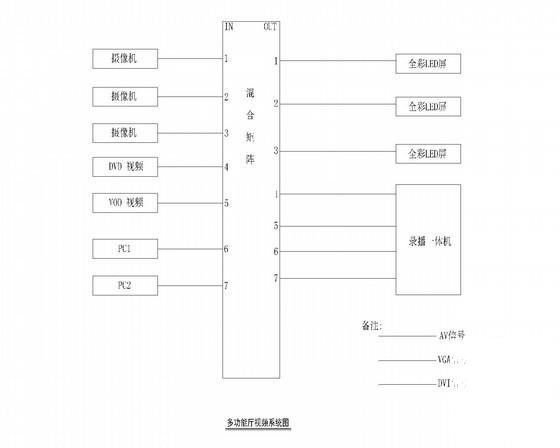

多功能厅视频系统图
