高档小区照明系统设计CAD施工图纸（电气设计说明）

附件详情

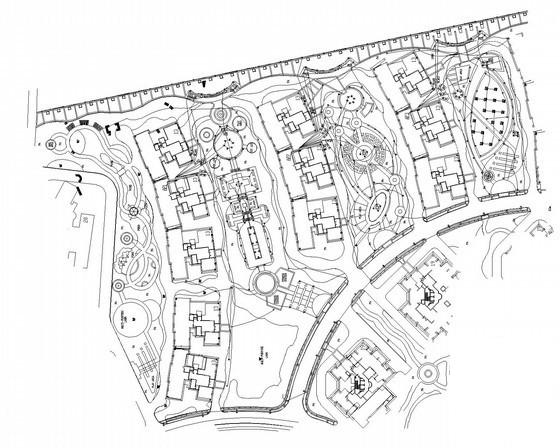

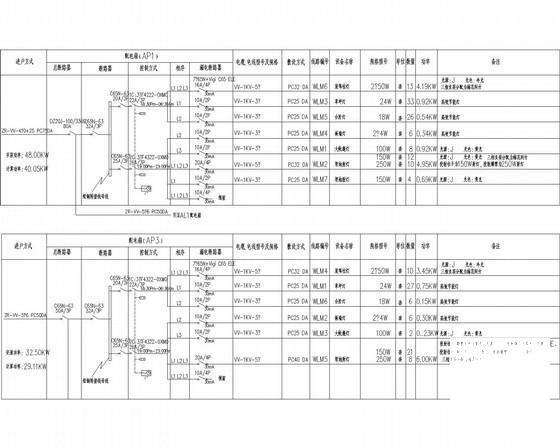

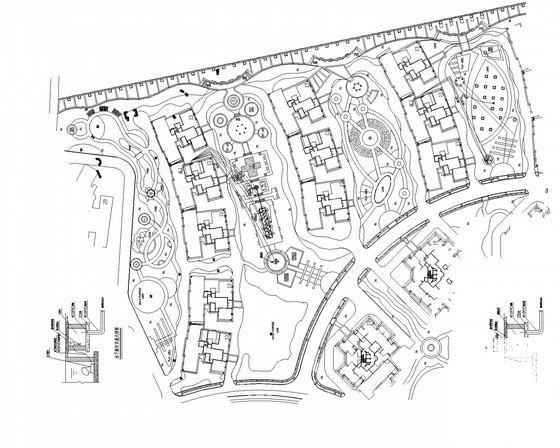

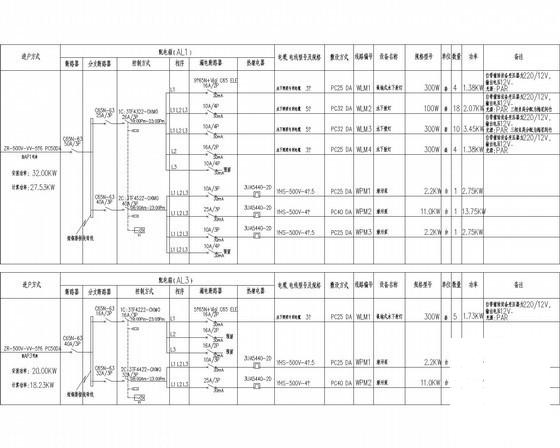

该附件为高档小区照明系统设计施工图纸，共7张。
项目概要：该资料依照建筑类别设计，灯具布置及光色可根据甲方要求作调整。配电箱安装在附近值班室或低压房内。箱内二次回路结线由厂家安要求提供，并经设计人员认可。电线管.接线盒.灯具等安装在建筑物内的灯具.配件，须在土建施工时预埋或预留位置。电线管为PVC难燃线管，接线盒均为防水接线盒。在过车马路的电线管埋深不小于0.7m。灯具控制时钟分阶段控制，并可手动和自动转换，手动时可由面板控制。灯具按气体放电灯考虑，气体放电灯自带辅助设备，其辅助设备必须加装电容以对灯具功率补偿，并使其功率因数达到0.90以上。灯头线线芯截面为2.5mm ,在镇流器的进电侧加装熔断器， 150W及以下采用4A熔丝，250W采用6A熔丝，400W采用10A熔丝。灯具安装应对称，整齐，埋地射灯与被照物体距离约为0.5m。柱内钢筋与基础钢筋焊通连接，用作接地装置，并与电气接地线（PE线）连通，作等电位连接，照 明设备.金属接线盒等外壳均须作接地保护连接，以确保人身安全。电气保安接地与建筑电气保安接地共用一组接地装置，接地电阻≤4Ω。
设计范围：住宅楼照明系统设计，动力系统设计。
......
，总共7张。
