4层钢筋混凝土结构民兵训练基地暨党校建设配电及照明系统CAD施工图纸
- 建筑类别：教育
- 建筑设计结构形式：钢筋混凝土结构
- 建筑地上层数：4层
- 图纸设计深度：施工图
- 参考图纸：17张
- 设计年代：近代
- 地下室用途：人防
- 节点大样：人防
- 防雷等级：第三类
- 接地方式：TN-S
- 项目所在地：浙江
- 强电设计： 供配电系统 ,电气照明,其它
附件详情
- 电气设计说明
- 配电系统图1
- 配电系统图2
- 配电系统图3
- 一层插座平面图
- 二层插座平面图
- 三层插座平面图
- 四层插座平面图
- 一层 照明平面图
- 二层照明平面图
- 三层照明平面图
- 四层照明平面图
- 一层应急照明平面图
- 二层应急照明平面图
- 三层应急照明平面图
- 四层应急照明平面图
附件详情
该项目为浙江省民兵训练基地暨党校建设（装修设计），设于地上一~四层，建筑耐火等级为二级。设计范围：1）配电系统；2）
照明系统
。，图纸共17张。

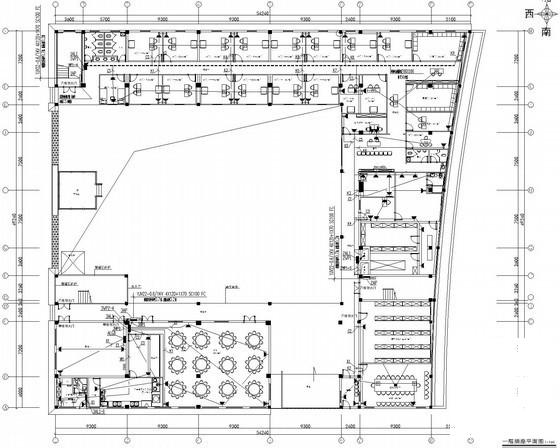

一层插座平面图

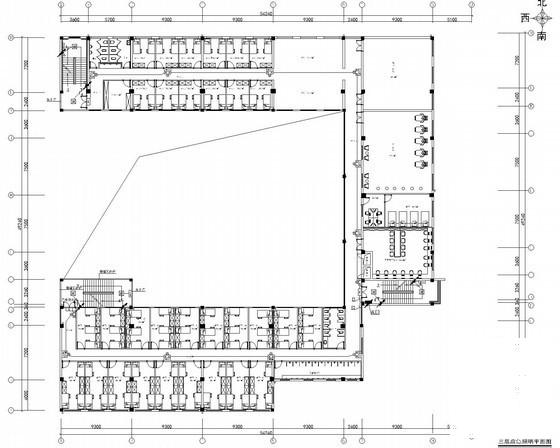

三层应急照明平面图

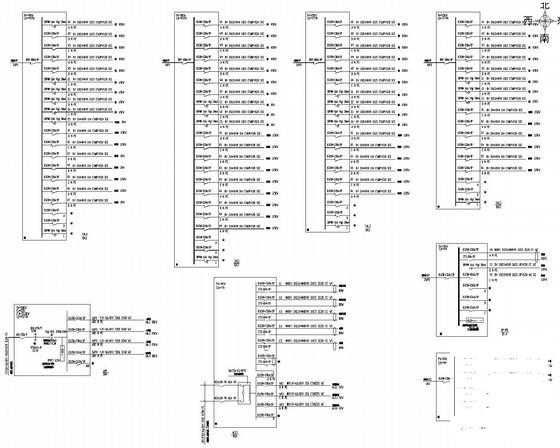

配电系统图
