24层国际中心泛光照明工程电气竣工图纸(控制箱原理图)

资料简介
赚取积分

建筑类别：办公,商业
建筑高度类型：高层建筑
建筑地上层数：24层
图纸设计深度：施工图
参考图纸：18张
负荷等级：二级
接地方式：TN-S
强电设计：低压配电,电气照明,继电保护,电气控制

附件详情

一、资料目录
二、设计说明
三、控制箱原理图

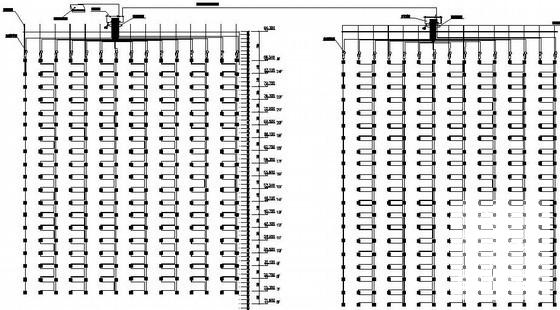

四、点光源系统图

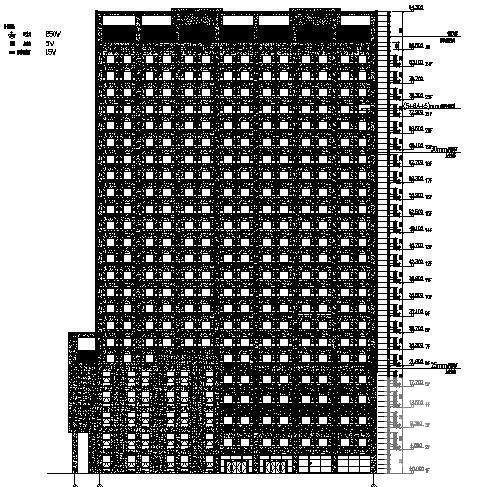

五、西立面布灯图
六、东立面布灯图
七、南立面布灯图
八、北立面布灯图
九、三层平面布灯布线图
十、六层平面布灯布线图
十一、十层平面布灯布线图
十二、屋面平面布灯布线图-1
十三、屋面平面布灯布线图-2
十四、屋面平面布灯布线图-3
十五、X1控制箱体图
十六、X2控制箱体图
十七、开关电源箱尺寸图
十八、灯体安装图

附件详情

本稿件为某国际中心泛光照明工程完整的电气竣工图纸!系统供配电采用TN-S三相五线制系统，电压380/220V，频率50HZ，PE线和N线严格分开，配电箱内分设PE排和N排，系统设X1和X2两个控制箱，共13个回路对全楼泛光照明灯具进行控制，自动部分由时控器控制，X1位于6层南面，总功率为16.2KW，X2位于大楼顶部东侧，总功率为29KW，点光源为单色带变化方式，可实现追逐，流水，渐变效果。
图纸内容包括：资料目录、设计说明、控制箱原理图、点光源系统图、西立面布灯图、东立面布灯图、南立面布灯图、北立面布灯图、三层平面布灯布线图、六层平面布灯布线图、十层平面布灯布线图、屋面平面布灯布线图-1、屋面平面布灯布线图-2、屋面平面布灯布线图-3、X1控制箱体图、X2控制箱体图、开关电源箱尺寸图、灯体安装图等，是一套完整全面的电气竣工图纸。

以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源

第 1 张图
第 2 张图
第 3 张图
第 4 张图

以上是部分截图，请下载附件后查看完整高清内容
