12层办公大厦智能化系统CAD施工图纸

资料简介
赚取积分

建筑类别：办公, 商业, 宾馆, 酒店
建筑高度类型：高层建筑
建筑设计结构形式：钢筋混凝土结构
建筑地上层数：12层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：25张
设计年代：近代
地下室用途：车库, 设备用房, 其它
节点大样：弱电设备, 其它
负荷等级：三级
防雷等级：第三类
火灾保护分级：二级
接地方式：TN-S
项目所在地：江苏
弱电设计：入侵报警系统, 视频监控系统, 出入口控制系统, 巡更管理系统, 停车场管理系统, 建筑设备监控系统, 综合布线系统, 有线电视和卫星接收系统, 广播系统, 信息网络系统, 智能化集成, 机房工程, 呼应信号及信息显示, 其它

附件详情

1、电气设计说明
2、门禁管理系统图
3、入侵防盗报警系统图
4、视频监控系统图
5、综合布线系统图
6、有线电视系统图
7、无线巡更系统图
8、公共及紧急广播系统图
9、IBMS系统图
10、机房工程布置图
11、弱电总平面图
12、弱电平面图

附件详情

该附件是办公大厦智能化系统施工图纸，总共25张。
该工程为进行弱电系统的集成，地下一层，地上十二层，其中裙楼四层。地下一层为停车场，一层为业务办理大厅和餐厅、二层为业务办理大厅和宾馆、三层至四层为各种大小会议室和宾馆等、五层至十二层为办公区。使其具备通讯自动化(CA)，办公自动化(OA)，楼宇自动化(BA)的综合性智能大厦。
设计内容：门禁管理系统；入侵报警系统；视频监控系统；综合布线系统；有线电视系统；无线巡更系统；公共及紧急广播系统；IBMS系统；机房工程。

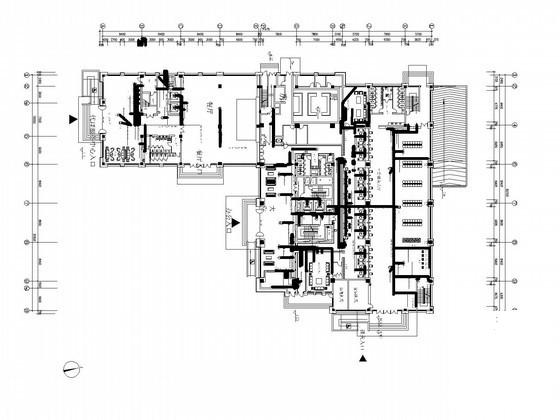

一层弱电平面图

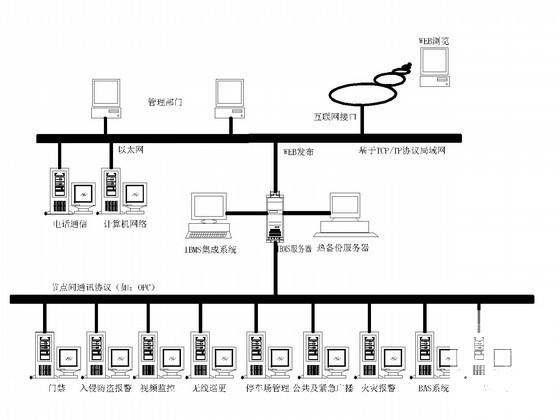

IBMS系统集成图

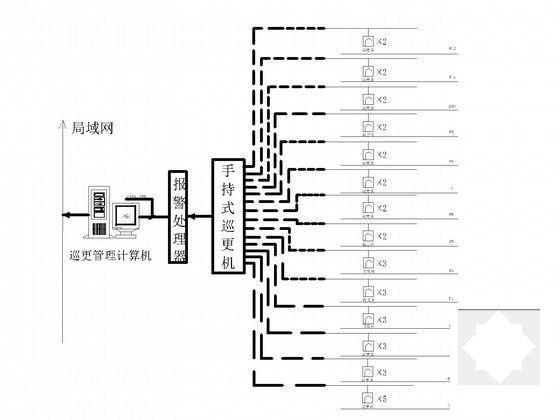

无线巡更系统图

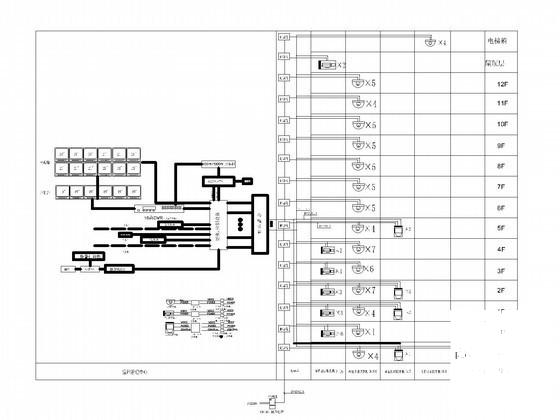

视频监控系统图

以下是附件的其中一部分截图，共5张，您也可以搜索更多您想要的资源

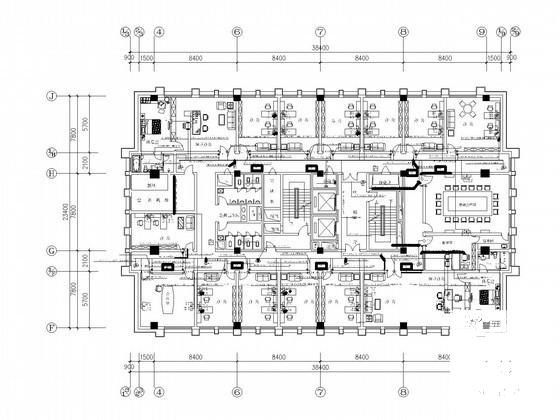

第 1 张图
第 2 张图
第 3 张图
第 4 张图
第 5 张图

以上是部分截图，请下载附件后查看完整高清内容
