商场楼层局部开洞改造加固结构CAD施工图纸

该项目是商场改造加固项目,对原结构一层顶作局部改造,增设一部分楼面(同原设计结构二层顶),局部开洞。根据增设楼板后,部分梁由于荷载的增加需加固处理;新开洞部分由于开洞位置均位于梁边,所以无需对板边加固,对周边部分梁进行加固;开洞后外露钢筋须作保护处理。
包括:设计说明,楼面(现状)结构平面图,楼面(改造后)结构平面图,新增楼面梁配筋平面图共计三张图。

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

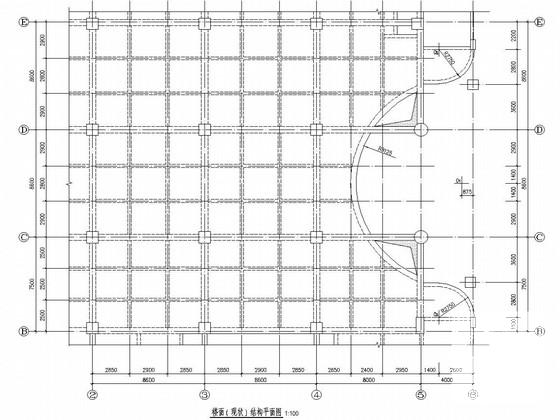

  • 商场楼层局部开洞改造加固结构CAD施工图纸 - 1
    第 1 张图

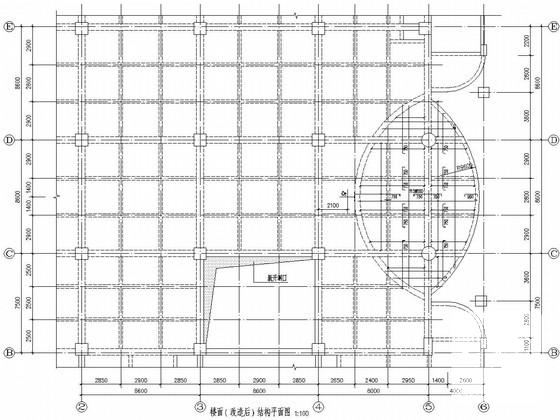

  • 商场楼层局部开洞改造加固结构CAD施工图纸 - 2
    第 2 张图

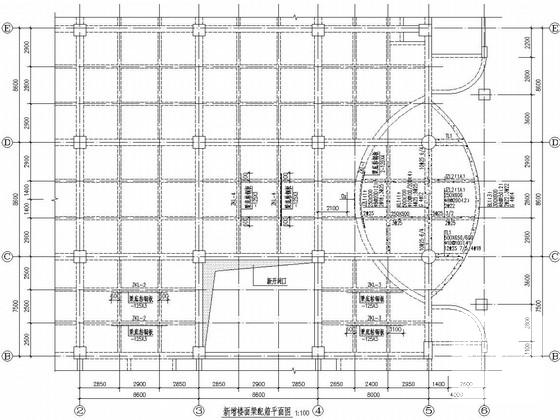

  • 商场楼层局部开洞改造加固结构CAD施工图纸 - 3
    第 3 张图
以上是部分截图,请下载附件后查看完整高清内容
