城市8986平米5层民政事业服务中心采暖施工图纸
- 设计详细说明：有
- 建筑类别：办公
- 建筑高度类型：多层建筑
- 建筑设计面积：8986.13平方米
- 建筑地上层数：5层
- 图纸设计深度：施工图
- 参考图纸：7张
- 设计内容：通风,采暖
- 冷热源：锅炉
- 采暖系统：散热器供暖
附件详情
该项目为某市民政事业服务中心。该项目地上5层,1层层高3.3米：2-4层层高3.0米,5层层高3.6米,建筑面积8986.13平方米，室内外高差0.3米,建筑高度16.35米.本采暖系统为热水采暖系统，该项目采暖总热负荷为404.38KW，系统阻力17KPa,散热器均采用TZ4-6-6（即内腔无砂四柱760）铸铁散热器。
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-

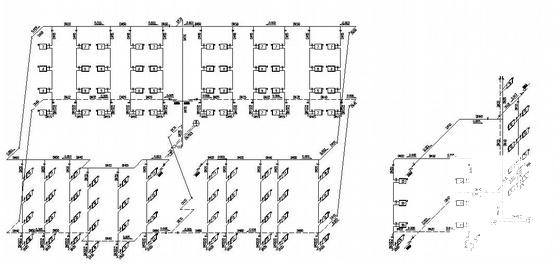

服务中心施工图 - 1 -

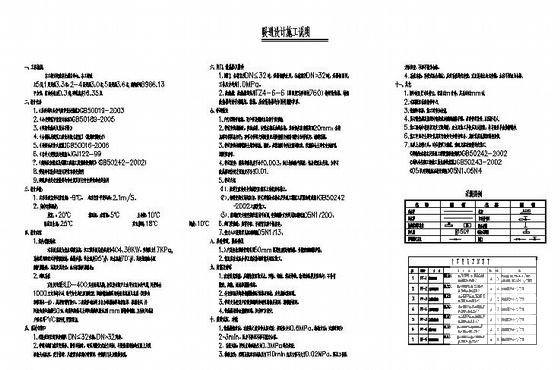

服务中心施工图 - 2 -

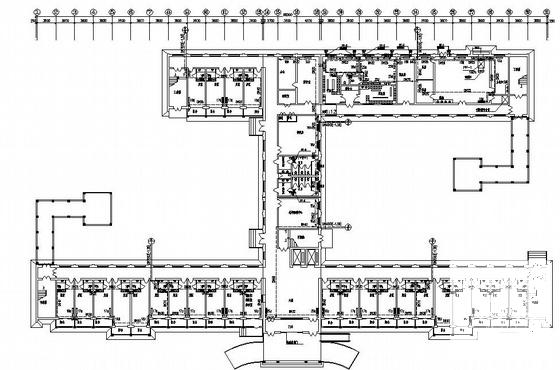

服务中心施工图 - 3
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-11-30
- 评论次数：0
- 浏览次数：0
- 文件大小：0.55 MB
- 收藏次数：0
-
文件名称：
附件-995858786578997869069.rar
服务中心施工图下载
