4层砖混结构CAD施工图纸(2014.7月出图纸)

  • 建筑类别:别墅
  • 建筑高度:多层建筑
  • 地上层数:4层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑结构形式:砌体结构
  • 基础形式 :条形基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.45kN/平方米
  • 雪压:0.55kN/平方米
  • 参考图纸:10张
  • 图纸年代:近代

该项目是安徽某老年公寓项目,地上4层,砖混结构,7度设防,条形基础,基础设计等级为丙级,建筑面积为3368平方米,主体高度14米。
该资料包含:结构设计说明,基础图,基础详图,梁配筋图,板配筋图,楼梯图等共计10张图。
出图时间:2014年7月。

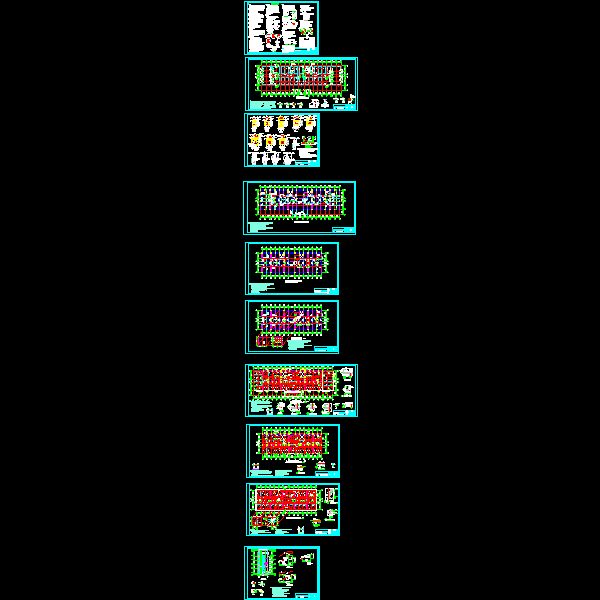

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源
  • 4层砖混结构CAD施工图纸(2014.7月出图纸) - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
