度假区广场雕塑土建及钢结构CAD施工方案图纸(民用建筑设计)

• 建筑类别：文化
• 建筑高度：单层建筑
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑结构形式：钢结构
• 钢结构：桁架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 抗震设防烈度：7度抗震
• 风压：0.30kN/平方米
• 雪压：0.10kN/平方米
• 参考图纸：17张

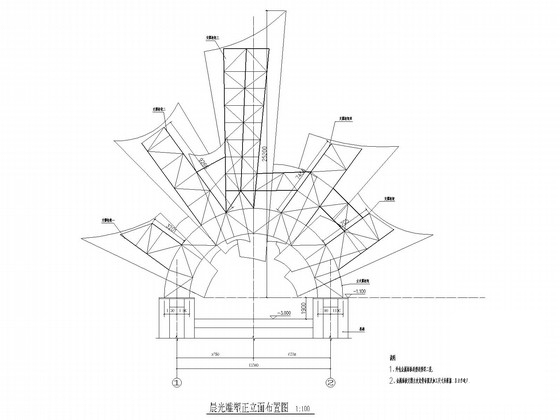

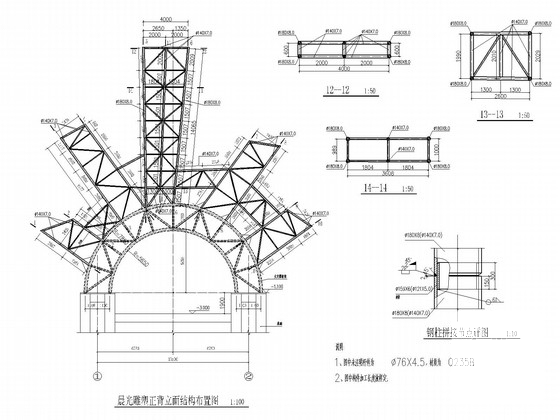

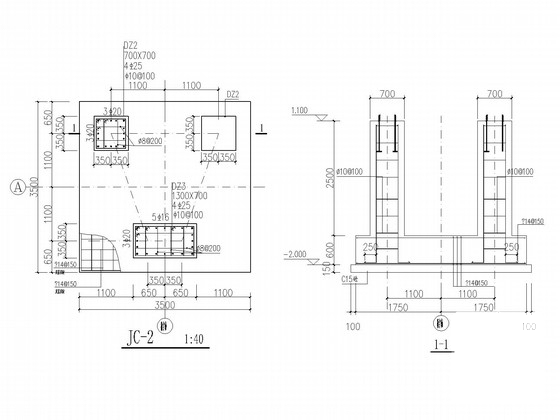

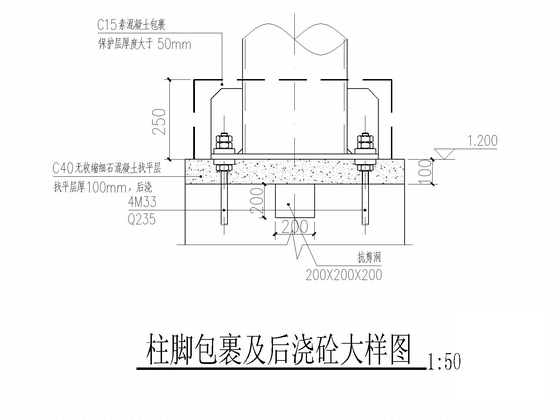

结构设计总说明、基础平面布置图、地梁 、柱脚包裹及后浇砼大样、雕塑埋件及钢柱布置图、雕塑正、侧立面布置图、主支撑桁架结构正立面布置图、主支撑桁架弦结构展开图、正背立面结构布置图、节点详图共17张图纸。
