5层框架结构教学楼结构CAD施工方案图纸

• 建筑类别：教育
• 建筑高度：多层建筑
• 地上层数：5层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 风压：0.55kN/平方米
• 雪压：0.45kN/平方米
• 参考图纸：25张
• 图纸年代：近代

该附件为广东某小学三、四年纪教学楼，地上五层，建筑总长56米，总宽为43米，高为19.5米，结构类型为框架结构，基础采用桩基础。

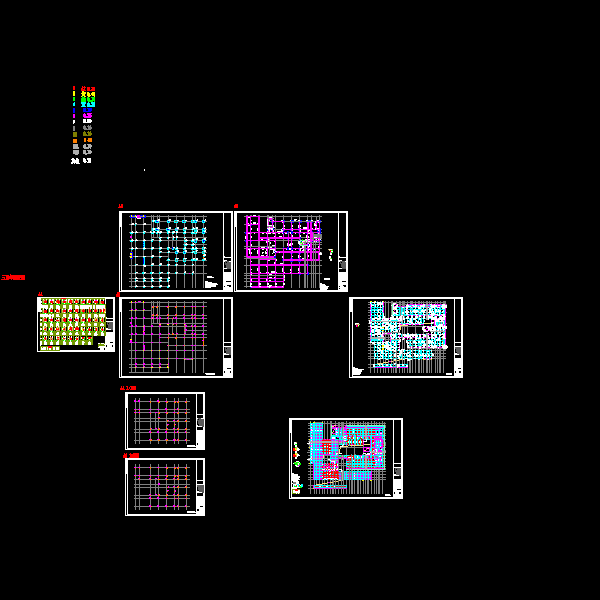

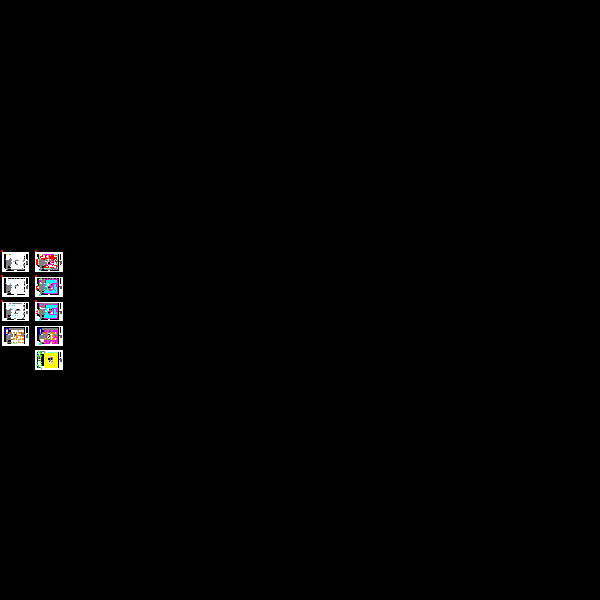

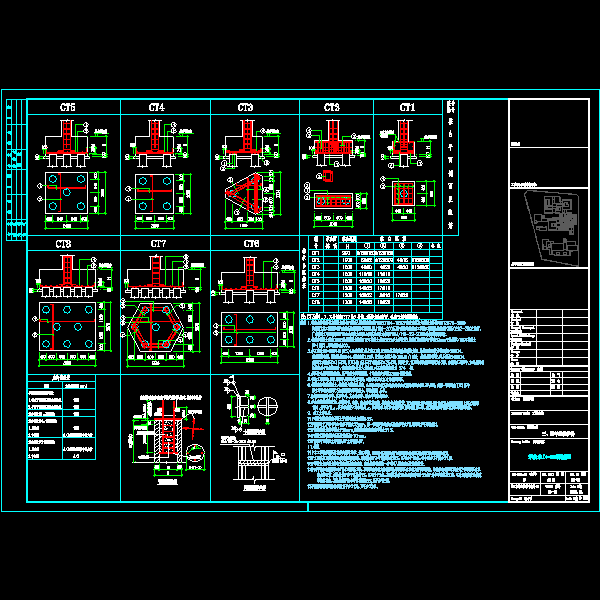

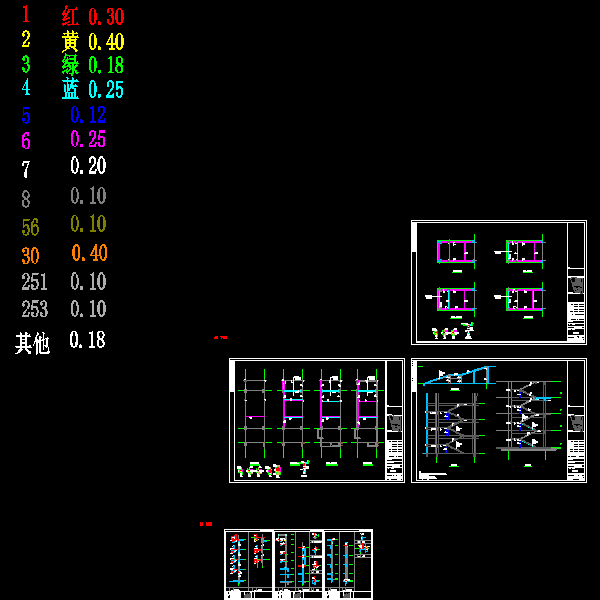

该资料包含：结构设计说明、承台表、桩基础定位平面图、柱定位平面图、框架柱表、基础梁配筋平面图、梁配筋平面图、板配筋平面图、楼梯结构图等共25张图纸。
