两幢独立基础钢结构仓库结构设计施工图纸

  • 建筑类别:工业建筑
  • 建筑高度类型:单层建筑
  • 厂房建筑高度类型:单层厂房
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:轻钢结构
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:抗震不设防
  • 风压:0.35kN/平方米
  • 雪压:0.35kN/平方米
  • 参考图纸:10张

附件详情

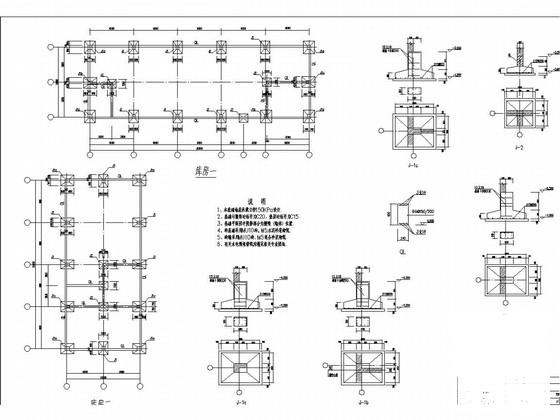

该项目是钢结构仓库项目,2幢,包括:钢 结构设计说明 ,底板螺栓图,电焊标准图,平、剖面图,墙梁布置图,柱网平面图,屋面、柱间支撑布置图,基础图,檩条布置和屋面图等共计10张图。

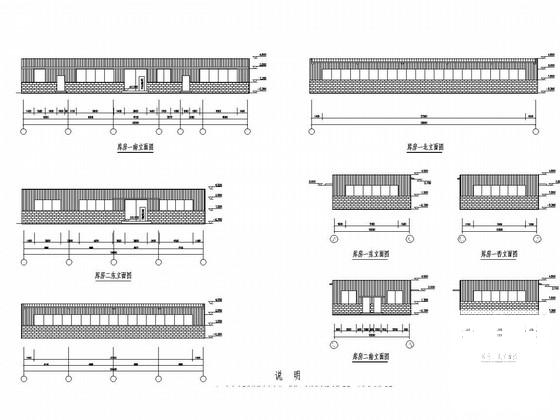

立面图

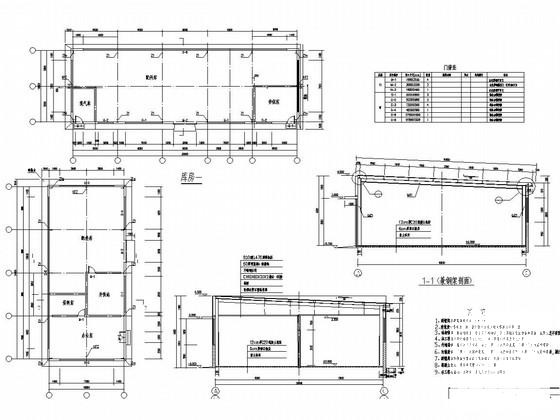

平、剖面图
