300吨香料香精废水处理工程水工艺设计施工图纸（UASB工艺PACT）

资料简介
赚取积分

设计说明：有
类型：工业污废水处理站
处理技术：格栅筛网,中和,沉淀,混凝,澄清,气浮法,过滤,消毒,生物膜法,厌氧法,吸附,离子交换,活性污泥发
工艺流程选介：味精工业
设计阶段：施工图设计
参考图纸：20张以上
规模：1万以下吨/天
设计年代：近代

附件详情

设计与施工说明
总平面布置图
工艺流程图
组合预处理池平面布置图
预处理操作间平面布置图
构筑物剖面图、大样详图、系统图
厌氧池平面布置图
厌氧池1-1、2-2剖面图
组合生化池一水池平面布置图
组合生化池一剖面图
沉淀池2、沉淀池3溢流堰及浮渣挡板安装图
组合生化池二平面图
反应池3、终沉池、中间水池5平面
反应池3、终沉池、中间水池5剖面图
终沉池、反应池3中心筒、穿孔曝气管制作图
反应池3、终沉池、中间水池管道系统图
集水井、集泥槽、计量堰平面图及剖面图
污泥浓缩池、污泥贮池平面图及剖面图
综合房一层平面布置图
综合房二层平面布置图
药剂贮槽平面图及剖面图
溶药桶及搅拌机支架平面图、剖面图
石灰加药间平面图、剖面图
厢式压滤机安装图
加药计量泵管道系统图
综合房给排水管道系统图
各加药系统流量计支架安装示意图

附件详情

该项目位于浙江，资料为香料香精废水处理工程的工艺施工图设计。工程规模：总处理水量300吨/天，其中高浓度废水100吨/天，低浓度废水200吨/天。设计范围：污水处理站内各构筑物及给排水的设计，不包括污水处理站周圈的道路及道路排水设计，其他界定详见合同。主要构筑物有：调节池、中和曝气池、反应池、沉淀池、中间水池、低浓度废水调节池、缓冲池、UASB池、兼氧池、一级好氧池、水解池、PACT池、炉渣滤池、终沉池、集水井、集泥槽、污泥浓缩池、污泥贮槽、石灰溶解槽、石灰储槽、药剂贮槽、综合房、鼓风机房、脱水机棚、臭氧机房、石灰加药间、预处理操作间。
，共40张图。

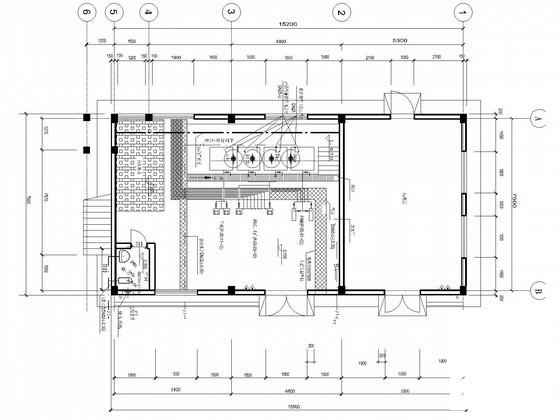

综合房一层平面布置图

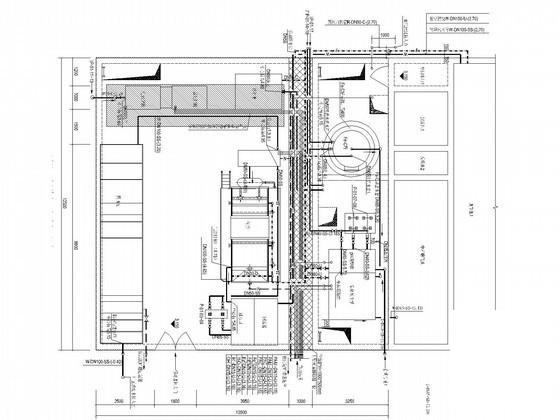

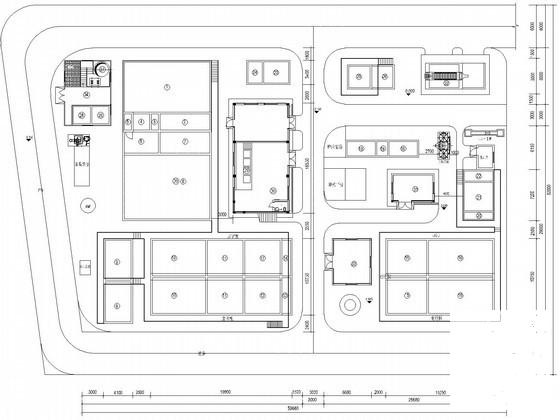

总平面布置图

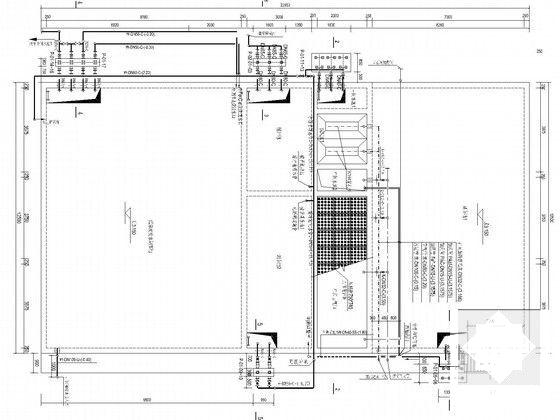

组合预处理池平面布置图

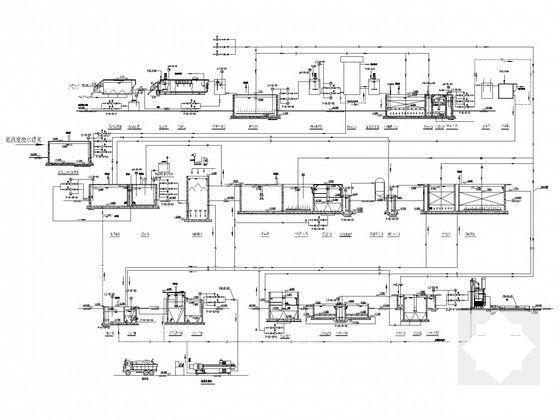

工艺流程图

管道系统图

计量泵管道系统图

石灰加药间平面布置图

污泥浓缩池、污泥贮槽平面图

组合生化池一水池平面图

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
