双层螺栓球节点正放四角锥网架结构加油站结构设计施工图纸

  • 建筑类别:交通建筑
  • 建筑高度类型:单层建筑
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:网架
  • 结构安全等级:二级
  • 抗震设防烈度:6度抗震
  • 风压:0.60kN/平方米
  • 雪压:0.20kN/平方米
  • 参考图纸:5张

附件详情

该项目为江苏某加油站的网架工程,网架结构类型为双层螺栓球节点正放四角锥,采用柱点支承,屋面结构起坡排水,6度设防。

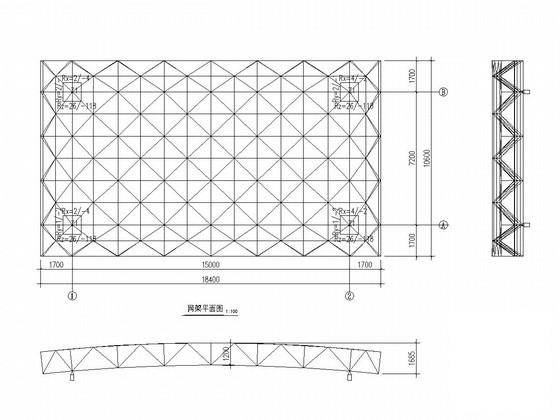

该资料包含:网架工程设计说明、网架 平面布置图 、网架材料表、网架屋面檩条图、网架屋面布置图等共5张图纸。

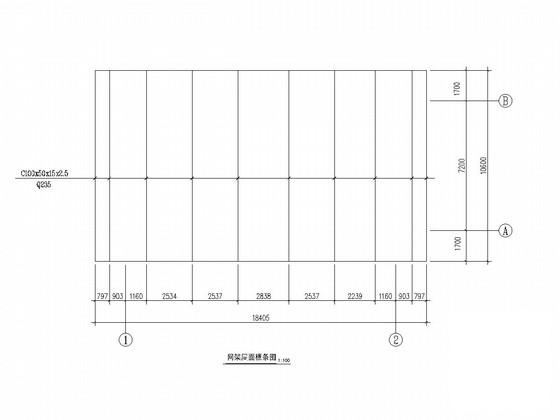

网架屋面檩条图

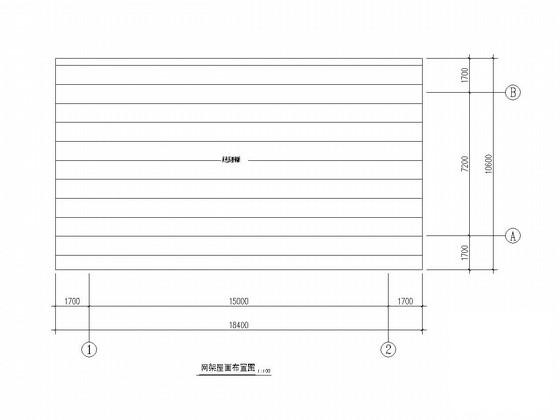

网架屋面布置图

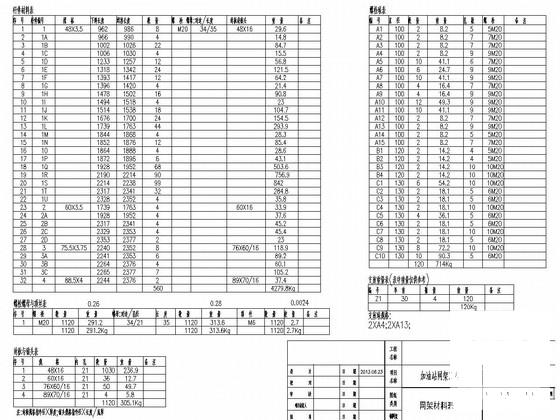

网架材料表
