香格里拉花园环境景观工程CAD施工图纸设计(给排水设计)(钢筋混凝土结构)

  • 建筑类别:园林建筑

  • 建筑结构形式:钢筋混凝土结构

  • 图纸设计深度:施工图

  • 图纸年代:近代

  • 地下室用途:车库,设备用房

  • 生活供水设计:生活给水系统

  • 排水设计:污水系统,废水系统,雨水系统

  • 消防设计:水喷雾系统,喷淋系统,雨淋系统,灭火器配置系统

  • 供水方式:市政供水

  • 排水体制:雨污合流

  • 雨水重现期:5年

  • 消火栓用水量室外(L/S):40

  • 消火栓用水量室内(L/S):40

  • 特殊系统:雨水回收,雨水利用

  • 项目地址:四川

附件详情:1. 整个水系统采用市政补水,循环使用的设计原则。2. 整个给排水管路没有特殊说明,均采用UPVC管。3. 埋地管路原则上深度不小于700mm(乔木除外)。4. 过路埋设管路且深度不够,需加钢管保护。5. 采用市政水、人工浇灌的原则,适当位置设取水器(型号为1寸,以色列托罗)6. 挡土墙处需在内侧加设DN75UPVC盲管排水,防土方积水位移(位置见图)。7. 动力给水,采用安装,使用极其方便的潜水泵(QY100-4-2.2/QY65-10-2.2)不再另设泵房。给排水施工图(分)

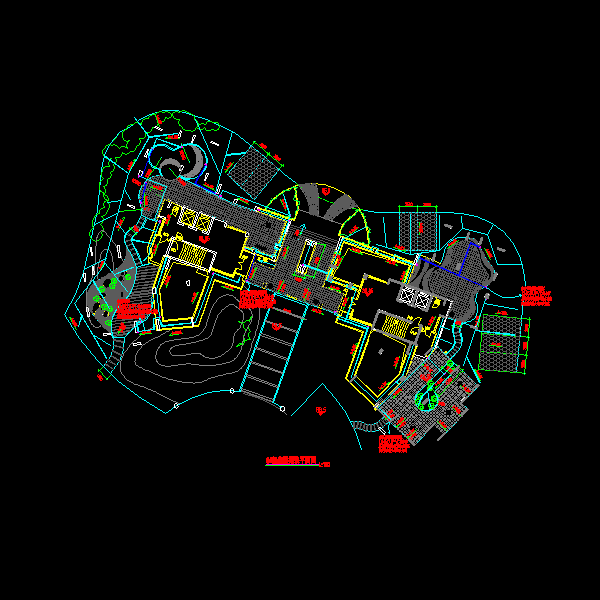

给排水总平面图

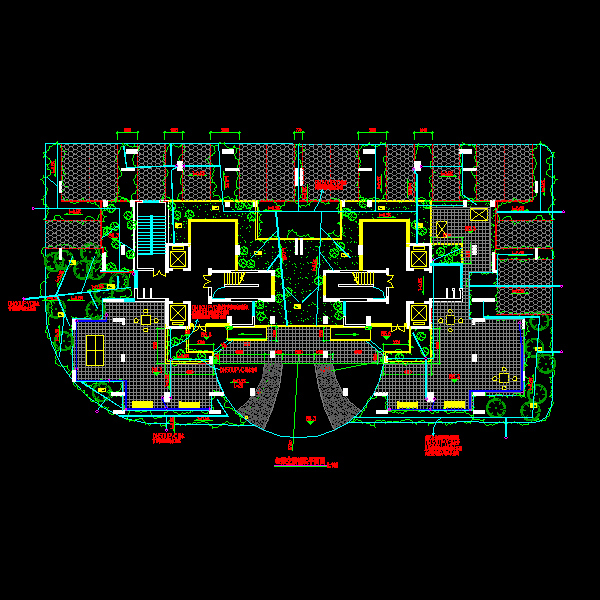

YS-J02.1、2号架空层给排水平面图

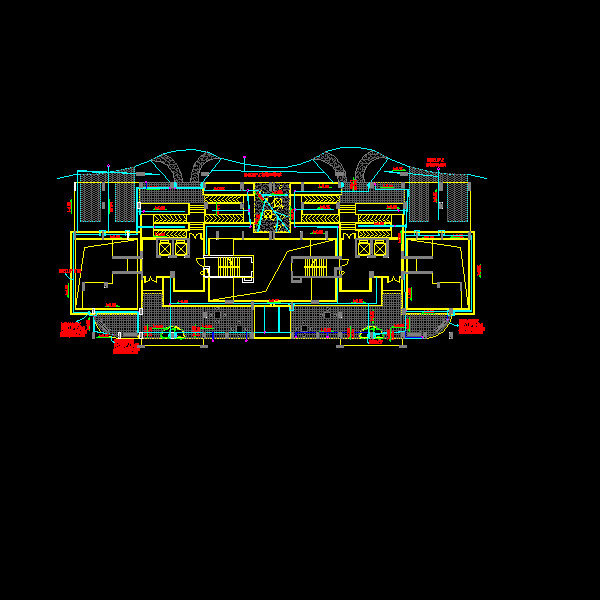

YS-J02.3号架空层给排水平面图

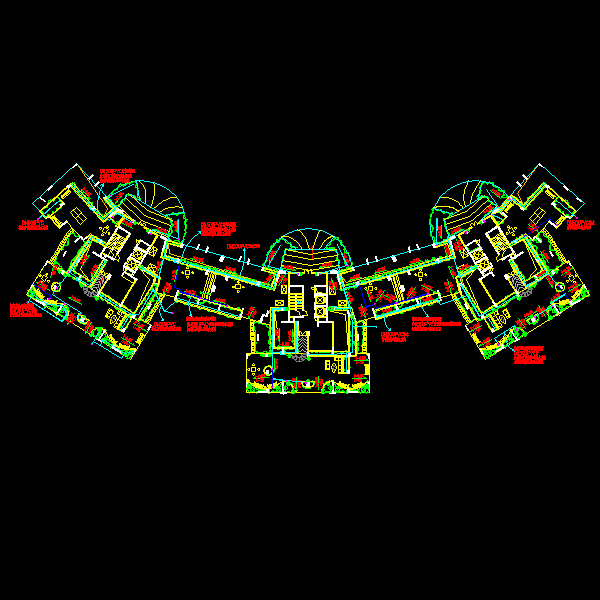

YS-J05.4号架空层给排水平面图

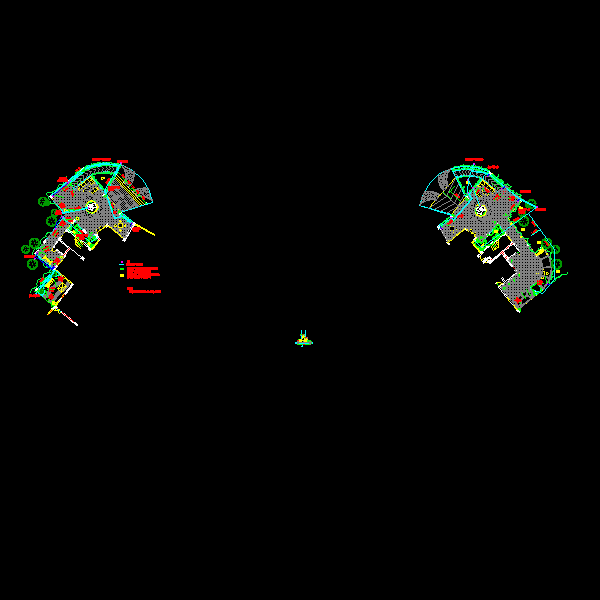

YS-J07.5号架空层给排水平面图

YS-J10.6号架空层给排水平面图

YS-J12.7、8号架空层给排水平面图
