5层政府办公大厦中央空调设计CAD施工图纸

资料简介
赚取积分

附件设计说明：无
建筑类别：办公
建筑高度类型：多层建筑
建筑地上层数：5层
图纸设计深度：施工图
参考图纸：19张
设计年代：近代
设计内容：空调,通风,机房,其它
冷热源：电动压缩式冷水机组
采暖系统：其它
送风方式：其他
节点大样：冷却塔,水泵,风机盘管,空气处理机组
项目所在地：国外

附件详情

空调通风风管平面图
空调水管平面图
空调机房大样图
空调系统单机控制原理图
空调水系统图
冷冻机房平面图
冷冻站流程图
施工设计图

附件详情

本项目为国外一政府办公大厦暖通空调设计工程,该大厦占地面积444.075m2；大厦由办公用房和议会大厅组成，其总建筑面积10524m2。办公用房建筑平面为半圆环形，主楼五层，附楼三层；一层层高为4.8m，二～五层层高为3.4m，主入口大厅层高为7.2m，采光中庭层高为12m。主楼厅另设3.4m高的挑蓬层；议会大厅平面为圆形，竖向为锥台形，圆厅直径为25.4m，屋顶直径为21.24m，锥台总高27.75m。
小空间采用立式风机盘管+新风，会议室采用全空气系统，冷热源采用风冷热泵机组......

编制与，共19张图纸。

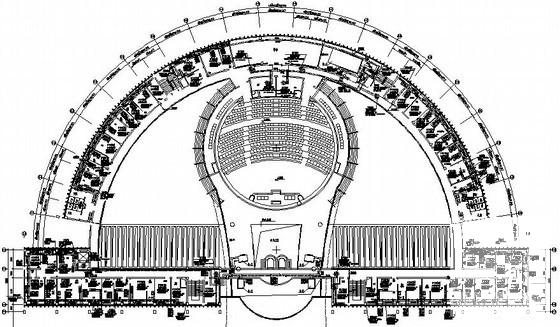

空调二层通风风管平面图

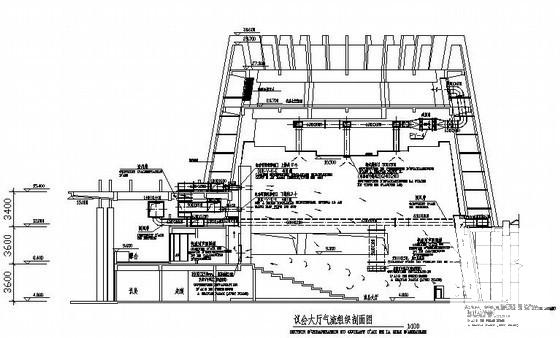

议会大厅气流组织剖面图

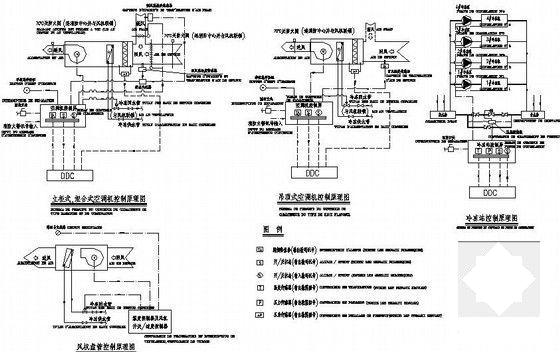

空调机组控制原理图

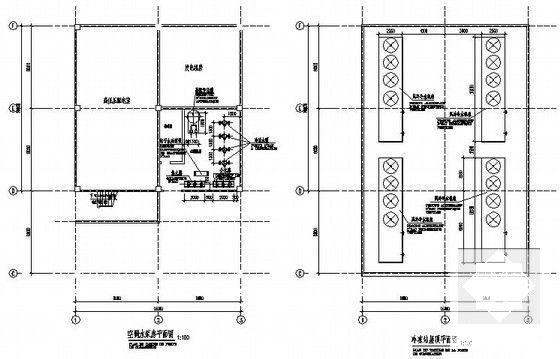

冷冻站、水泵房平面图

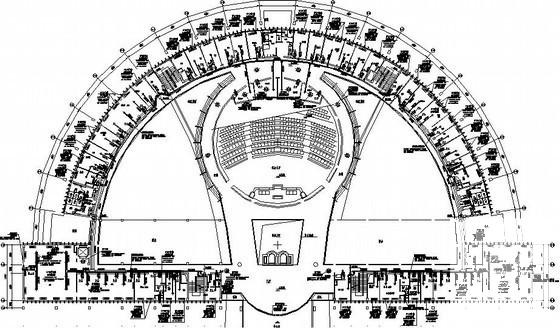

一层空调通风风管平面图

设计施工图

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
