多高层钢结构住宅毕业设计方案(建筑结构设计CAD施工图纸)(平面布置图)

附件详情

某多高层钢结构住宅毕业设计(含计算书、建筑结构设计图)
该资料为:某多高层钢结构住宅毕业设计(含计算书、建筑结构设计图)
工程名称:雅居乐多高层钢结构住宅;
建设地点:东莞市区某地;
附件详情:场地大小为30m×30m,8~12层,建筑总高度不超过40m,室内外高差为0.3m,设计使用年限为50年;
基本风压:0.8kN/平方米,地面粗糙程度为C类;
内容包括:
计算书:
1.附件详情
2.建筑与结构布置
3.初步设计
4.框架设计
5.截面验算
6.节点设计
7.基础设计
8.防火防锈设计
共90页。
该资料包含:
标准焊接大样图、框架结构立面布置图、连接节点施工图、柱拼接节点施工图、结构平面布置图、柱脚平面布置图、柱脚锚栓布置图、柱脚节点施工图、框架结构立面布置图、桩基详图共19张图纸。

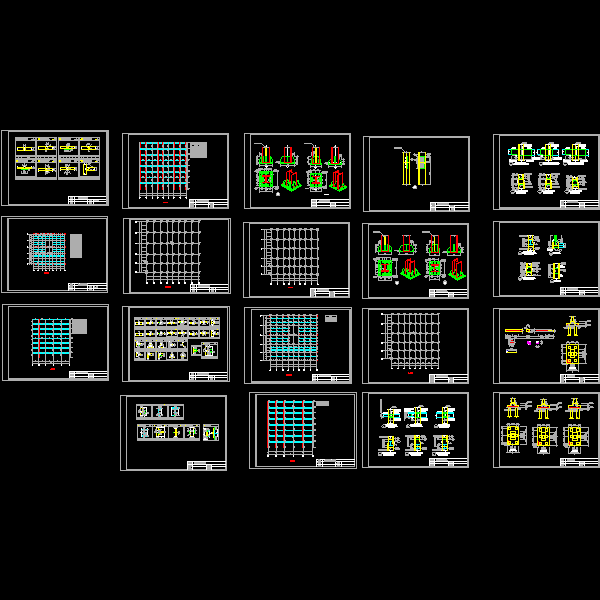

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源
  • 多高层钢结构住宅毕业设计方案(建筑结构设计CAD施工图纸)(平面布置图) - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
