框架结构房屋毕业设计方案(施工组织设计、建筑结构设计CAD图纸)

附件详情

某框架结构房屋毕业设计(含计算书、施工组织设计、建筑结构设计图)
该资料为:某框架结构房屋毕业设计(含计算书、建筑结构设计图)
(1)、工程名称:某框架商住楼一榀框架
(2)、附件详情:建筑总高19.5m,共6层,室内外高差为0.45m,底层高4.5m,其余各层高3.0m,具体情况可参见结构平面布置图。
(3)、温度:夏季月平均气温33摄氏度,最高气温40摄氏度,冬季月平均气温10摄氏度,最低气温-2摄氏度。
(4)、拟建地的基本雪压 So=0.45N/平方米,基本风压 W0=0.35 N/平方米,地面粗糙度为B类。
内容包括:
结构设计计算书
第一节 结构布置及计算简图
第二节 荷载统计
第三节 竖向荷载计算
第四节 水平荷载计算
第五节 内力组合
第六节 框架梁柱设计
第七节 基础设计
施工组织设计
第一节 附件详情
第二节 施工方案
第三节 施工准备
第四节 主要部位施工技术措施及施工方法
第五节 冬、雨季施工技术保证措施
第六节 工期计划、网络计划保证措施
第七节 安全与文明施工措施
第八节 施工组织设计附图
共124页。
该资料包含:
建筑设计说明、门窗表、平面图、立面图、剖面图、基础配筋图、梁配筋图、柱配筋图、框架配筋图共17张图纸。


以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 1层平面图(手绘).dwg
    1层平面图(手绘).dwg
  • 屋顶排水.dwg
    屋顶排水.dwg

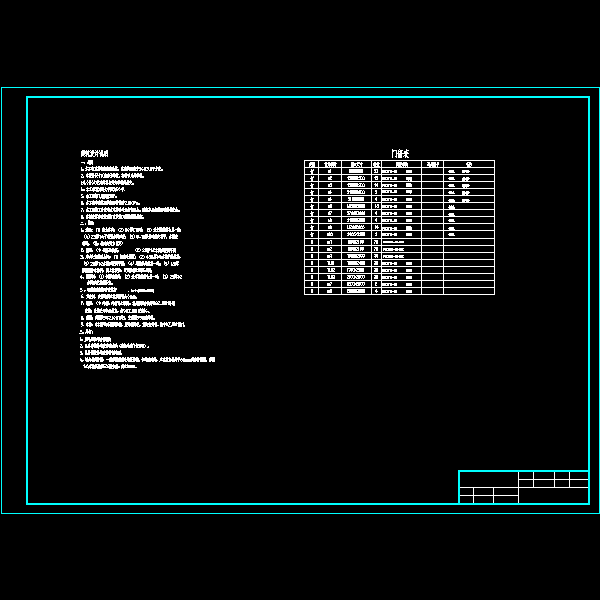

  • 建筑设计说明.dwg
    建筑设计说明.dwg
  • 施工组织设计.dwg
    施工组织设计.dwg

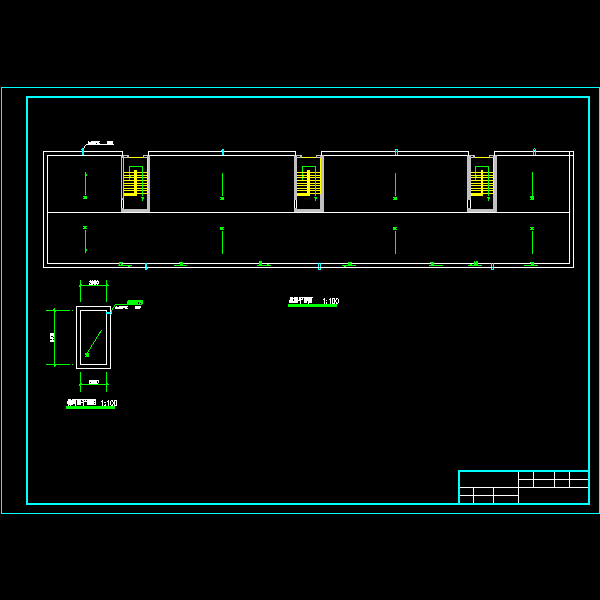

  • 标准层平面图(手绘).dwg
    标准层平面图(手绘).dwg
  • 楼梯坡面+左立面.dwg
    楼梯坡面+左立面.dwg
以上是部分截图,请下载附件后查看完整高清内容
