整体式单向板肋梁楼盖课程设计计算书(结构平面布置)

主要内容：

1．设计课题 某工业建筑钢筋混凝土楼盖。

2．设计资料 根据初步设计成果，提出设计资料及数据如下：

（1）楼层平面如任务书附图所示。墙体厚度370 mm，结构横向长1L=18 m，结构纵向长2L=30 m。楼梯位于该层平面的外部，该资料不予考虑。楼盖采用整体式单向板肋形结构。

（2）该建筑位于非地震区。

（3）建筑物安全级别为二级。

（4）结构环境类别为一类。

（5）建筑材料等级： 混凝土强度等级：梁、板、C25级。 钢筋：板中钢筋、梁中箍筋、构造钢筋为HPB300级，梁中受力筋为HRB335级。

（6）荷载：钢筋混凝土重度为25 kN／m3。 楼面面层为水磨石（底层20 mm厚水泥砂浆，10 mm面层），自重为0.65 kN／m2；梁板天花为混合砂浆抹灰15 mm（重度为17 kN／m3）。楼面活荷载标准值6.5 kN／m2。

（7）结构平面布置及初估尺寸：板的支承长度为120 mm，次梁的支承长度为240 mm，主梁的支承长度为370 mm。主梁沿房屋的横（或纵）向布置。

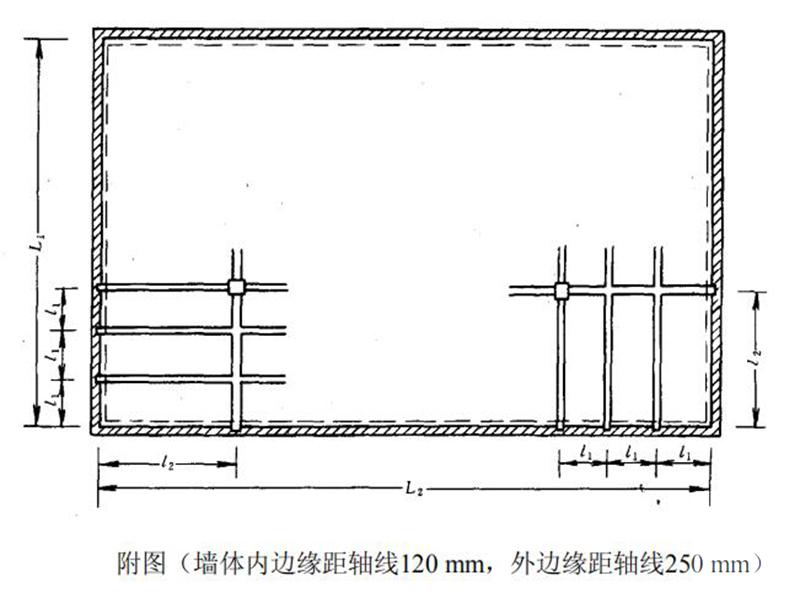

附图1

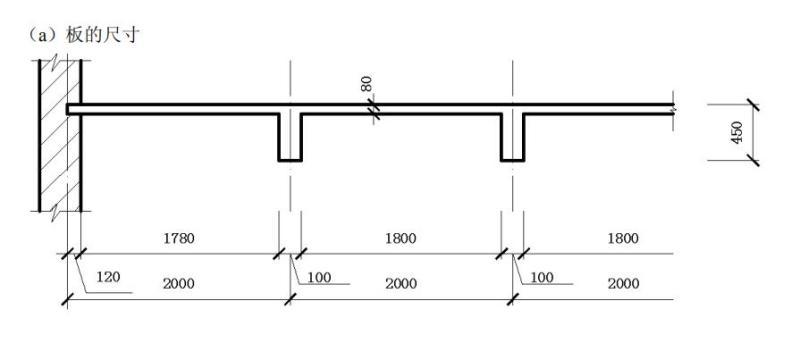

板的尺寸2

板的计算简图3

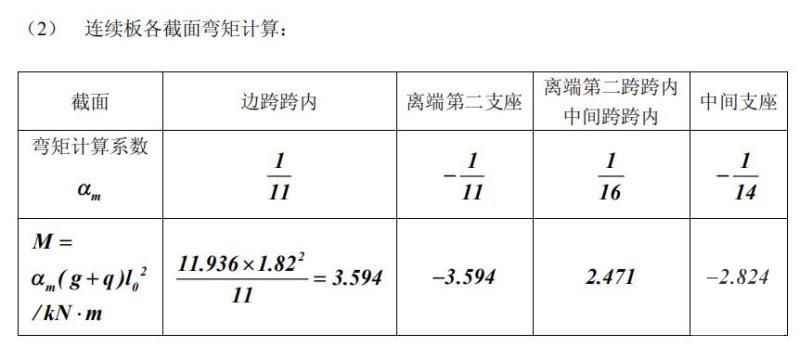

截面弯矩计算4

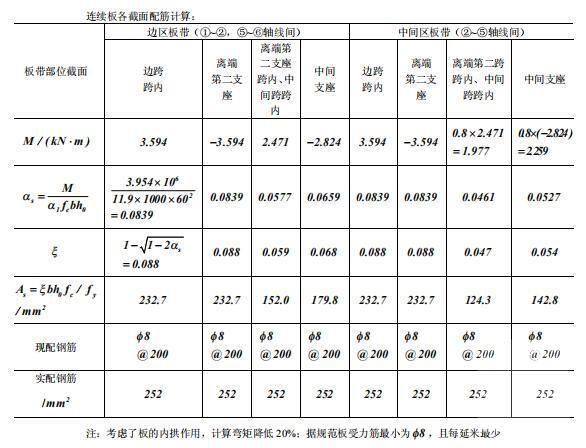

连续板各截面配筋计算5

次梁尺寸6
