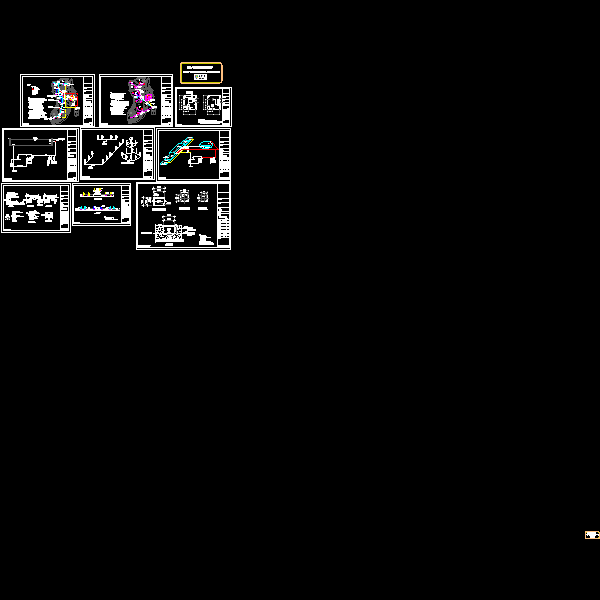

水景喷泉设计CAD施工方案图纸(电气布置图)

附件详情

说明：
1、整个景观池水域面积约为1200平方，体积约为548立方；
2、水景过滤循环水管均采用UPVC给水管，粘接及专用管件连接；
水景喷泉管均采用PPR管，热熔接及专用管件连接；
3、给水排水管道施工及验收标准应严格按照
《给水排水管道施工及验收规范》GB50268-97执行；
4、水景过滤系统采用意大利"爱克"AQUA系列，
5、水景喷泉系统采用"西湖"喷泉系列
6、过滤系统取水口有二处，在浅池侧底部，四周坡向排水口。
布水口在最深池1/2水深处装，共计10个（涌泉池2个）
7、市政给水管设有两处，一处在深水池，用DN110管，；
另一处在 涌泉处，用DN50管.
8、分段水域必须加连通泄水管，一端加阀门，清洗水池时用。
9、设备摆放位置、电气过度井、管道走向根据现场实际情况定。
10、设计内容包括：水池 ，水池电气布置图，水池机房布置图，水池过滤系统图，水池喷泉系统图，水池过滤原理图，水池预埋件大样图，水池剖面示意图，热水循环泵基坑处详图。
