综合办公楼毕业设计方案(建筑结构设计CAD图纸)(现浇钢筋混凝土)

附件详情

某综合办公楼毕业设计
该资料为:某综合办公楼毕业设计
建筑地点:该市东南开发区黄浦江路与黄山路交汇处
建筑类型:六层综合办公楼,框架结构。
建筑概况:建筑面积约7153.02平方米,室内外高差450mm,楼盖及屋盖均采用现浇钢筋混凝土框架结构,楼板厚度取120mm,填充墙采用KP1多孔砖。
门窗使用:门厅大门采用钢门,其它为木门,门洞尺寸为1.5m×3.1m和0.8m×2.5m,窗为铝合金窗,洞口尺寸为1.5m×2.1m、1.2m×2.1m、 1.2m×1.8m。
地质条件:根据设计任务说明地震设防烈度为8度。地基承载力标准值为200KN/M2。
结构概况:结构体系框架结构,基础为柱下独立基础, 基础垫层混凝土为C10,基础承台混凝土为C20,其余混凝土为C30。
内容包括:
Word文档:
第一部分 附件详情
第二部分 结构计算单元确定及框架侧
第三部分 荷载计算
第四部分 水平荷载作用下框架结构的内力和侧移计算
第五部分 竖向荷载作用下框架结构的内力计算
第六部分 截面设计
第七部分 楼板设计
第八部分 框架变形验算
第九部分 基础设计
共70页。
图纸:建筑设计说明、平面图、屋顶平面图、立面图、剖面图、外墙大样图、散水详图、楼梯平面及大样图、基础结构平面布置图、框架柱配筋图、框架梁配筋图、现浇板配筋图、屋面现浇板配筋图共14张图纸。


以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

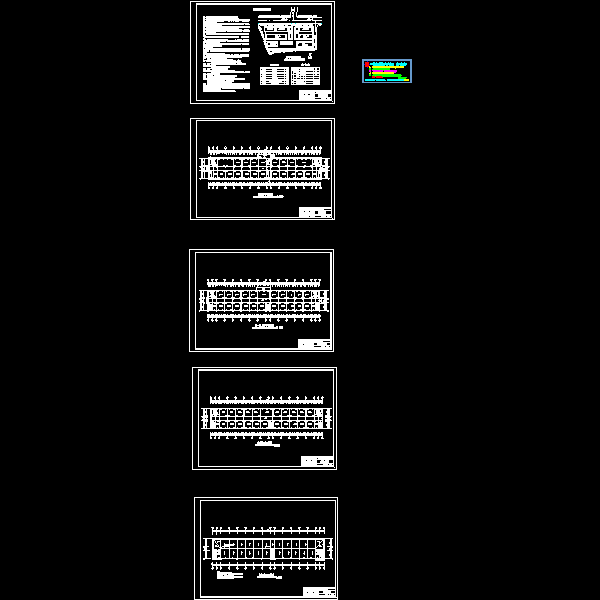

  • 建筑说明及平面图1-5.dwg
    建筑说明及平面图1-5.dwg

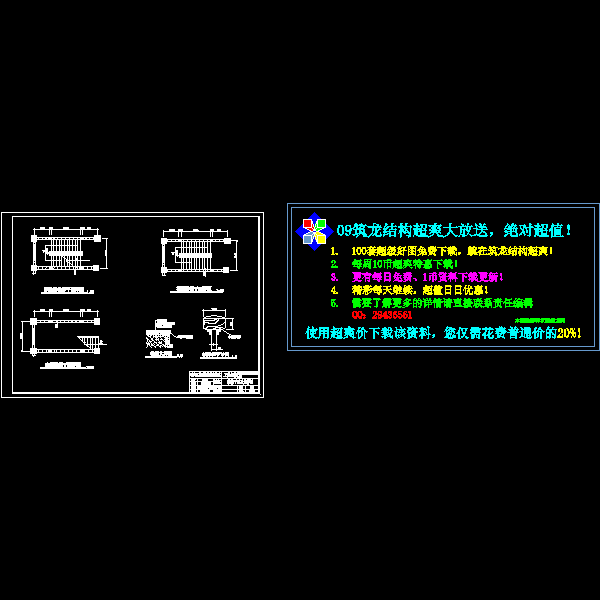

  • 楼梯9.dwg
    楼梯9.dwg

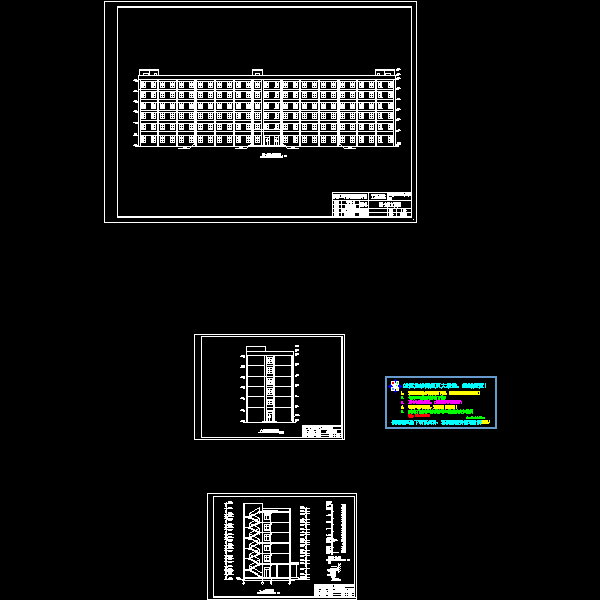

  • 立面、剖面图、外墙大样图6-8.dwg
    立面、剖面图、外墙大样图6-8.dwg

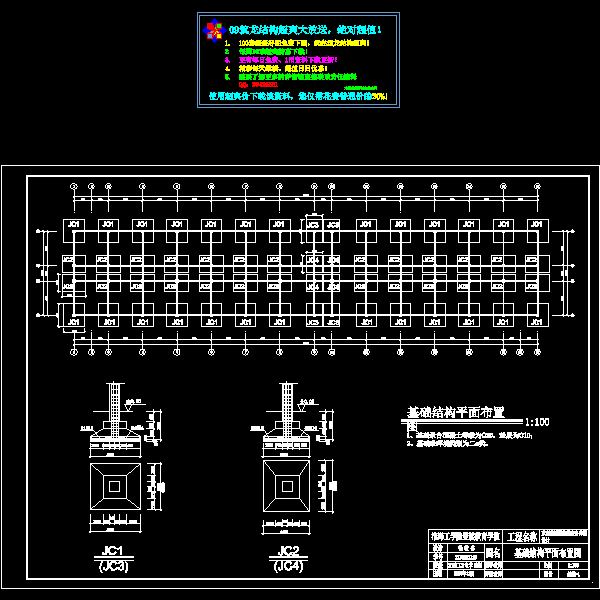

  • 基础平面图结构1.dwg
    基础平面图结构1.dwg

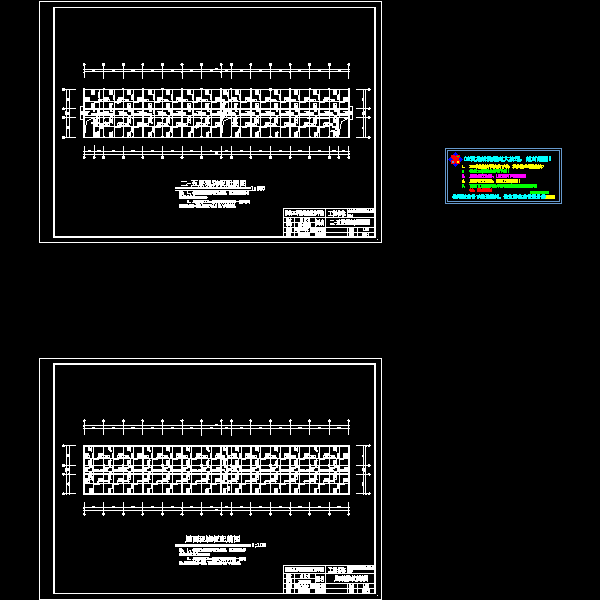

  • 板配筋4-5.dwg
    板配筋4-5.dwg
  • 横向框架配筋图2-3.dwg
    横向框架配筋图2-3.dwg
以上是部分截图,请下载附件后查看完整高清内容
