公司综合楼毕业设计(结构设计方案CAD施工图纸)

附件详情

淮安某公司综合楼毕业设计(含计算书、结构设计图)
该资料为:淮安某公司综合楼毕业设计(含计算书、结构设计图)
其建筑面积约3000平方米,层数为4层。钢筋混凝土框架结构。
内容包括:
计算书:
第一章.附件详情
第二章.荷载计算
第三章.框架内力计算
第四章.框架内力组合
第五章.梁,柱截面设计
第六章.楼梯结构设计
第七章.现浇楼面板设计
第八章.基础设计
第九章 电算与手算对比
共112页。
该资料包含:

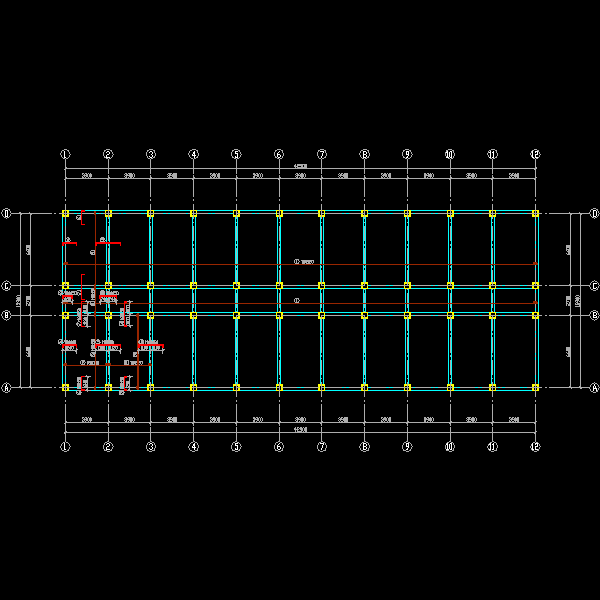

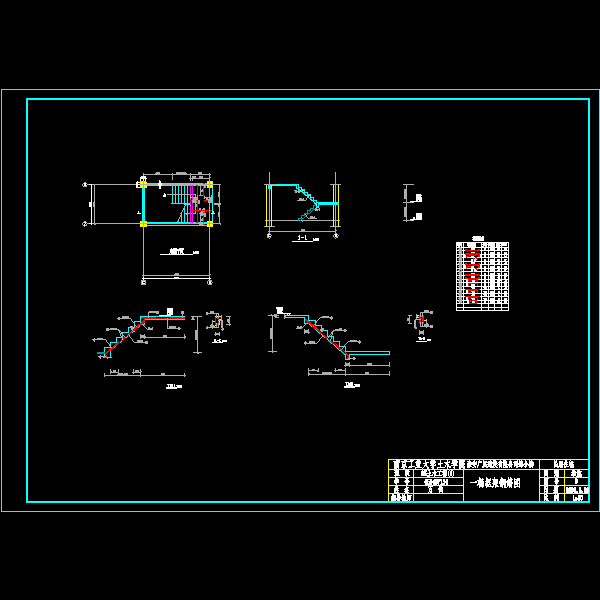

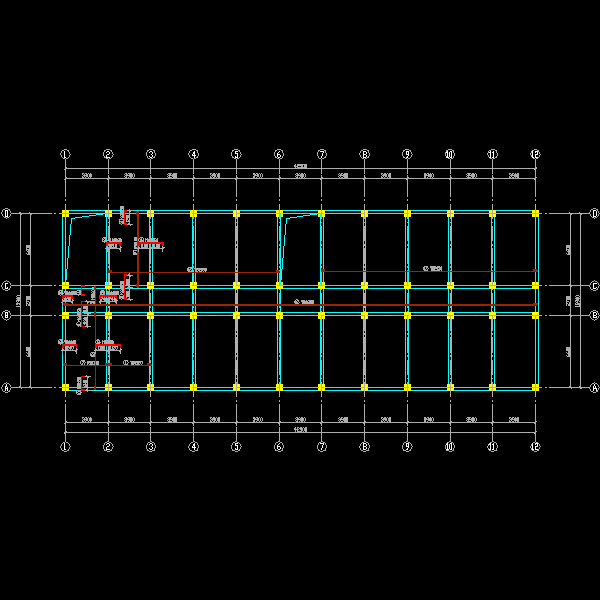

建筑总说明、附件详情、门窗表、立面图、剖面图、楼梯详图、女儿墙、勒脚详图、窗台、节点详图、墙身大样图、楼梯踏步节点详图、卫生间详图、板平法施工图、梁平法施工图、柱平法施工图、基础平面布置及剖面详图、结构施工总说明、楼梯构造详图、一榀框架钢筋图共11张图纸。


以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

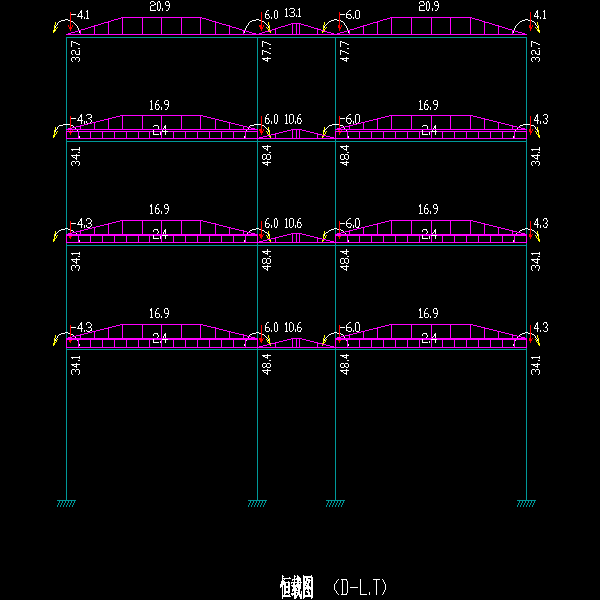

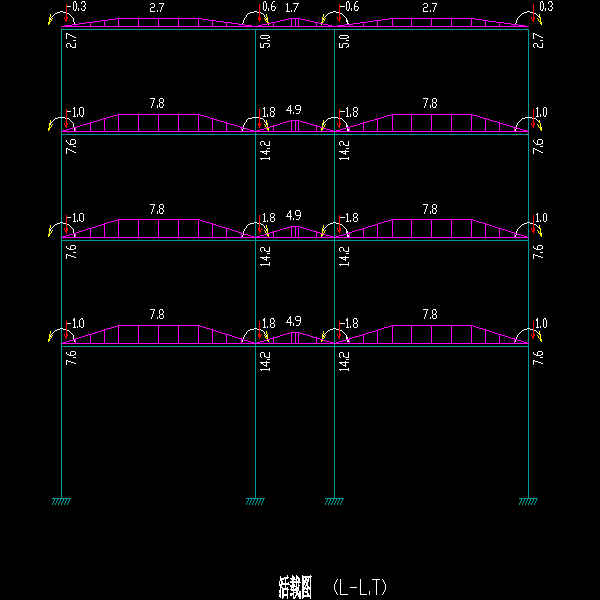

  • d-l.dwg
    d-l.dwg
  • l-l.dwg
    l-l.dwg
  • ltlt1.dwg
    ltlt1.dwg
  • pm2.dwg
    pm2.dwg
  • pm4.dwg
    pm4.dwg
  • wanjunlt1.dwg
    wanjunlt1.dwg
以上是部分截图,请下载附件后查看完整高清内容
