某六层办公楼结构毕业设计(含计算书、建筑结构设计图)
该资料为:某六层办公楼结构毕业设计(含计算书、建筑结构设计图)
该项目是位于广东省东莞市六层的框架办公楼,建筑占地面积39.0mX17.8m,内设办公室、洗手间、会议室、保安室、清洁室等。
建筑结构的安全等级(建筑结构可靠度设计统一标准GB50068-2001)为二级,确定结构重要性系数γ0=1,αmax=0.1g, T g =0.35。建筑地区地震基本烈度为7度;建筑场地类别Ⅱ类;设计地震分组为第一组,抗震设防类别(建筑工程抗震设防分类标准GB 50223-2004)为丙类;抗震设防烈度为7;框架抗震等级三级。结构的设计使用年限为50年。采用的主要材料为C30混凝土;钢筋:HPB235、HRB335。
内容包括:
计算书:
1 绪论
2 框架结构设计(手算部分)
3 框架结构设计(电算部分)
共35页。
该资料包含:
总平面图、平面图、立面图、剖面图、梁配筋图、柱配筋图、基础配筋图、楼梯配筋图、框架配筋图、框架配筋图共10张图纸。

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 剖面.dwg
    剖面.dwg

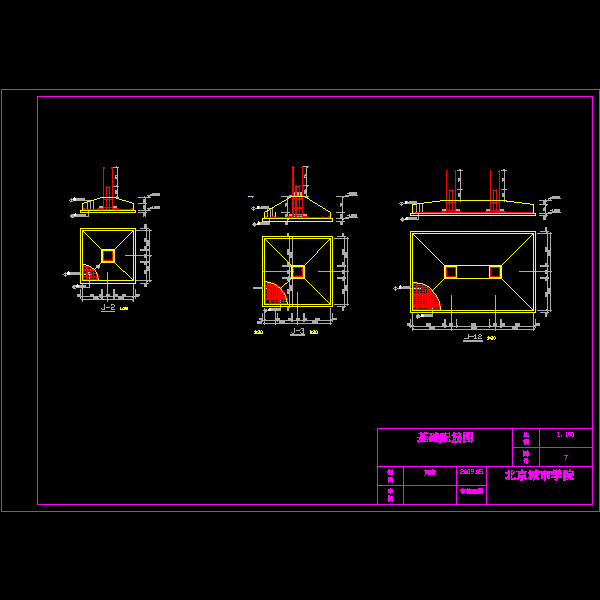

  • 基础构造图.dwg
    基础构造图.dwg

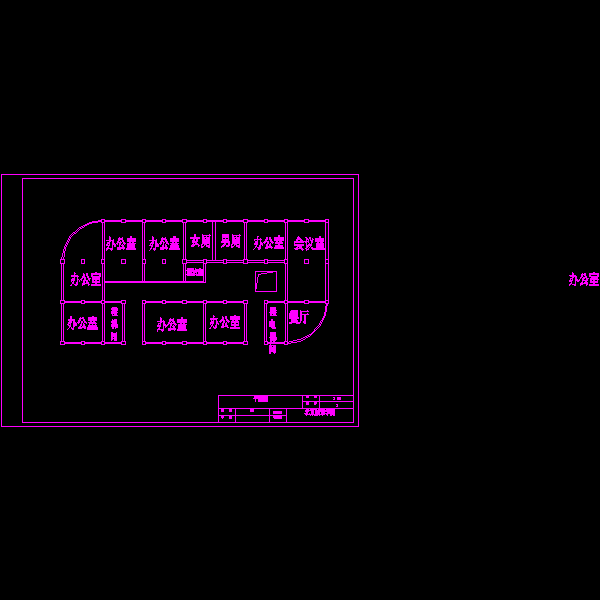

  • 平面.dwg
    平面.dwg

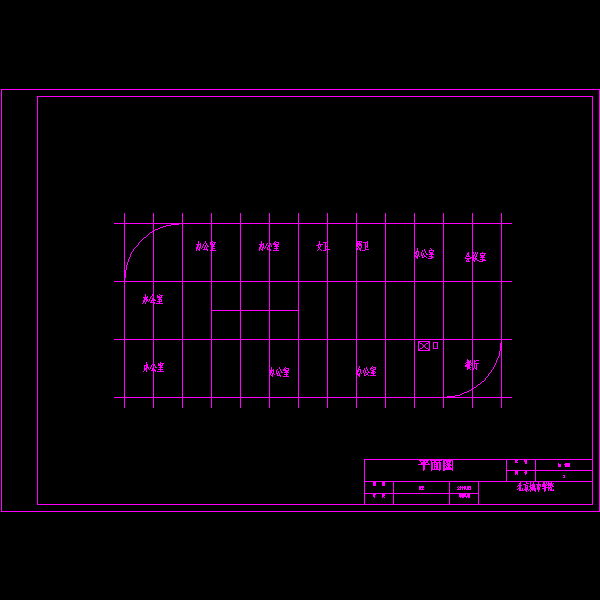

  • 平面图.dwg
    平面图.dwg

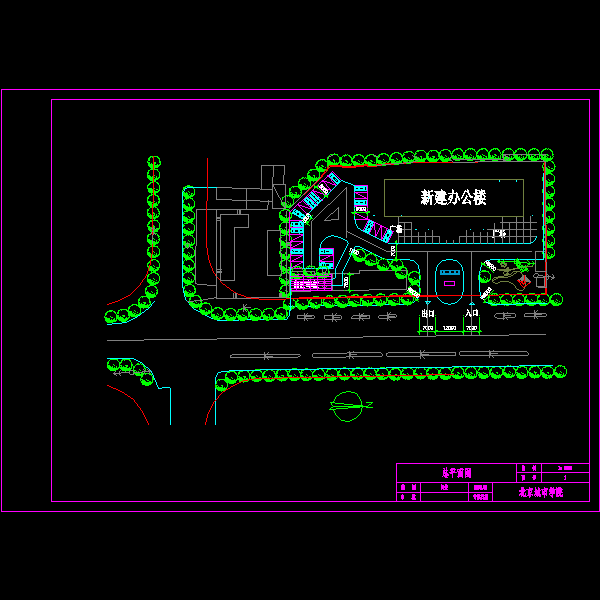

  • 总平面图.dwg
    总平面图.dwg
  • 柱施工图.dwg
    柱施工图.dwg
以上是部分截图,请下载附件后查看完整高清内容
