高层商住楼毕业设计方案CAD施工图纸(电算计算书)(框架剪力墙结构)

附件详情

某高层商住楼毕业设计图纸(含电算计算书)
本高层商住楼设计采用现浇钢筋混凝土框架剪力墙结构体系。该体系采用刚度和强度均较大的剪力墙与框架协同工作,可由框架构成自由灵活的大空间,以满足不同建筑类别的要求,同时又有刚度较大的剪力墙,从而使框剪结构具有较强的抗震抗风能力。此高层商住楼为在福州市区拟建的一幢高层商住楼, 总用地面积为5548平方米总建筑面积为16100平方米,1-3层为商场,4层以上为住宅,容积率为3.7。结构使用年限为50年;设防烈度为7度(设计加速度值为0.1g),设计地震分组为第一组。场地所属环境类别为Ⅱ类A型。
该资料包含:

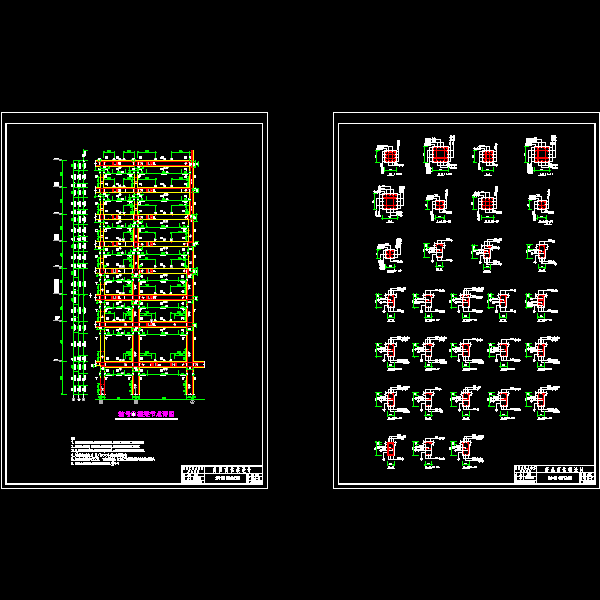

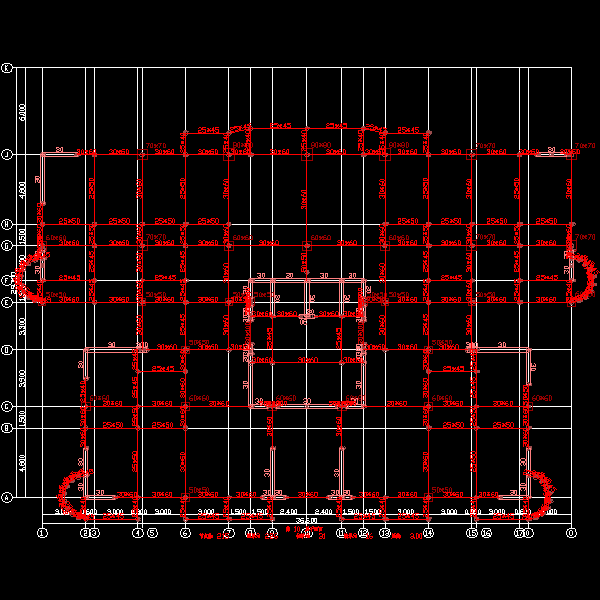

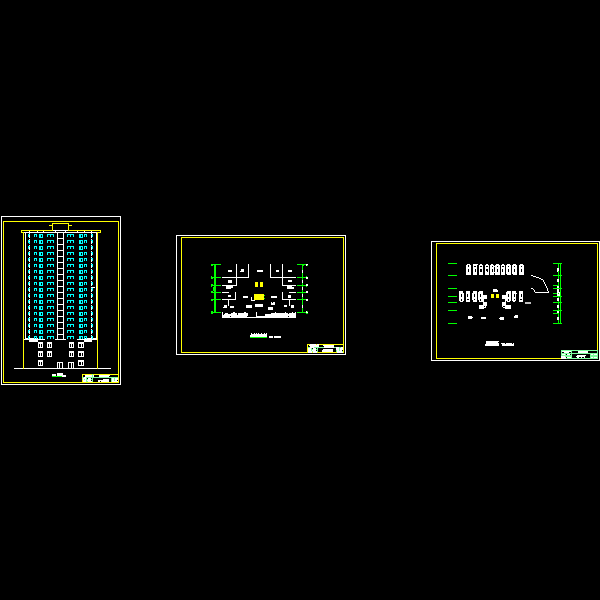

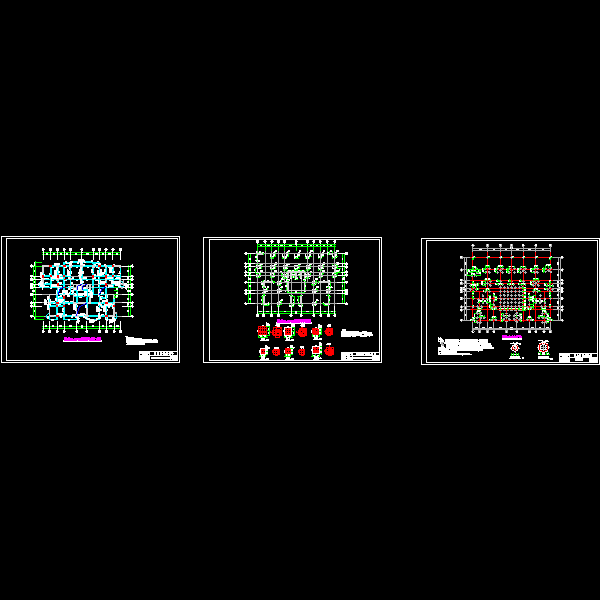

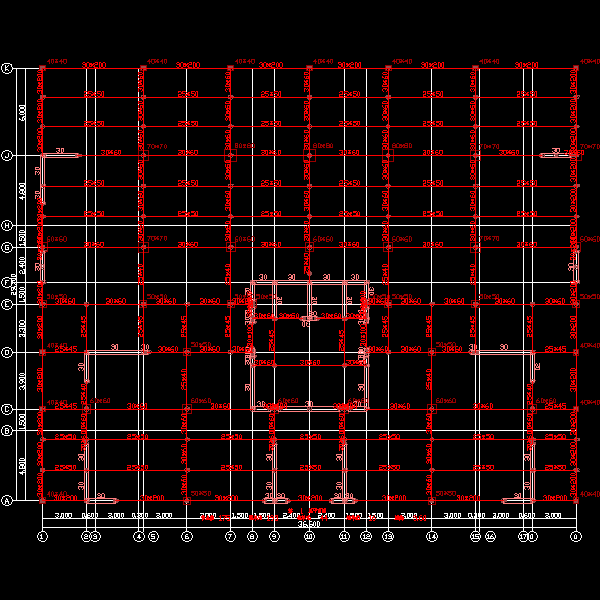

立面图、平面图、桩位 、柱平法施工图、梁平法施工图、框架节点详图共8张图纸。


以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 建筑.dwg
    建筑.dwg
  • 框架.dwg
    框架.dwg
  • 结构.dwg
    结构.dwg
  • 单线1.dwg
    单线1.dwg
  • 单线10.dwg
    单线10.dwg
  • 单线11.dwg
    单线11.dwg
以上是部分截图,请下载附件后查看完整高清内容
