20000平米6层妇产医院电施施工图纸22张
- 建筑类别：医疗
- 建筑高度类型：多层建筑
- 建筑设计面积：20000平方米
- 建筑地上层数：6层
- 图纸设计深度：施工图
- 参考图纸：22张
- 设计年代：近代
- 负荷等级：一级,二级,三级
- 防雷等级：第三类
- 接地方式：TN-S
- 项目所在地：浙江
- 强电 设计：电气照明,其它
- 弱电设计：视频监控系统,综合布线系统,有线电视和卫星接收系统,广播系统,其它
附件详情
- 强电:
- 1、 电气设计 总说明
- 2、竖干线系统图
- 3、配电系统图一~四
- 4、一~五层A/B/C栋插座布置图
- 5、A栋屋顶插座布置图
- 6、一~五层A/B/C栋照明布置图
- 7、A栋屋顶照明布置图
- 弱电：
- 1、一~五层A/B/C栋弱电布置图
- 2、A栋屋顶弱电布置图
附件详情
该项目位于浙江，项目为该项目为高层公共建筑裙楼，地上六层，建筑面积20000平方米。建筑结构型式为框架结构，现浇楼板。
设计范围包括变照明配电系统、动力配电系统、综合布线系统；有线电视系统；广播系统；监控系统；门禁系统等。
该附件，总共22张。

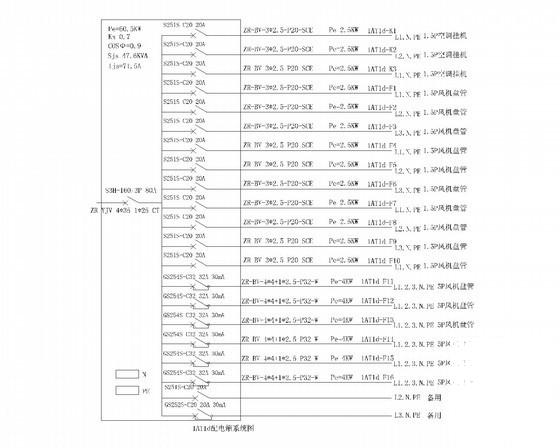

配电箱系统 图

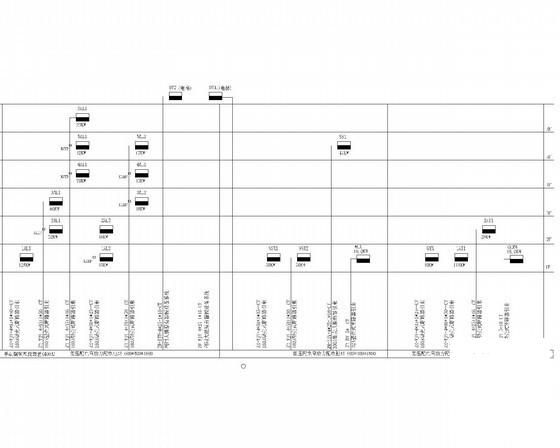

竖向干线系统图

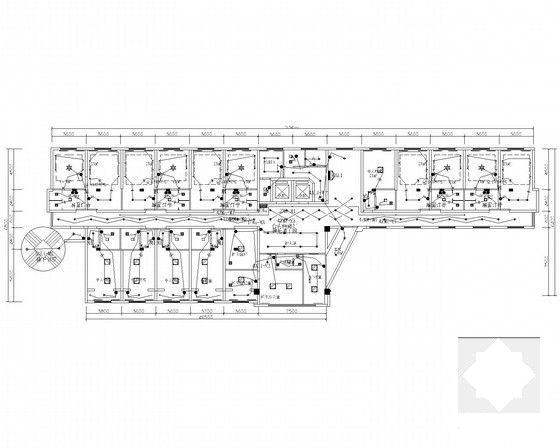

四层A栋照明布置图

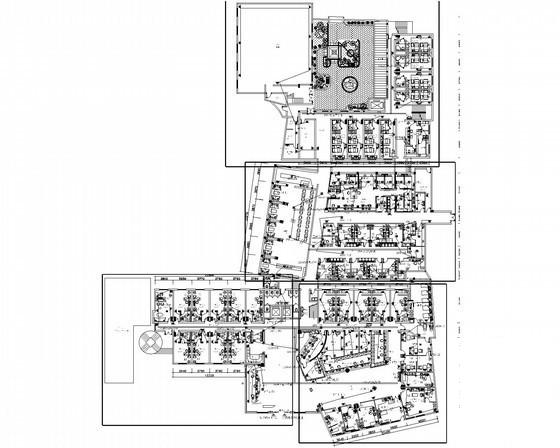

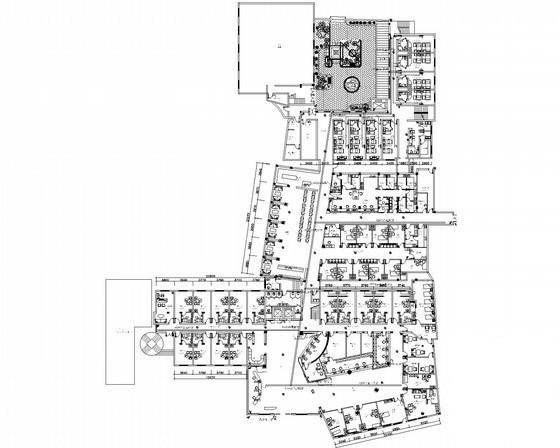

一层ABC栋弱电布置图
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-
医院施工图纸 - 1 -
医院施工图纸 - 2 -
医院施工图纸 - 3 -
医院施工图纸 - 4 -
医院施工图纸 - 5
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-12-01
- 评论次数：0
- 浏览次数：0
- 文件大小：3.12 MB
- 收藏次数：0
-
文件名称：
附件-995856078977688575556.rar
医院施工图纸下载
