6层住宅毕业设计方案(屋顶CAD平面图)

附件详情

某六层住宅毕业设计
该资料为:某六层住宅毕业设计
采用钢筋混凝土现浇结构体系
屋面结构:采用钢筋混凝土现浇结构体系,不上人屋面
楼面结构:采用钢筋混凝土现浇结构体系
采用钢筋混凝土现浇结构基础梁
基础:因荷载不是很大,地基的承载力较大采用混凝土柱下基础
内容包括:
1、计算书:
实习报告
正式开题报告
毕业设计任务书
第一章:设计资料
第二章:框架结构选型及布置
第三章:梁.板.柱截面尺寸设计
第四章:荷载计算
第五章:内力计算
第六章:内力组合
第七章:截面设计
共41页。
2、图纸:
建筑设计总说明、各层平面图、屋顶平面图、立面图、剖面图、大样图、结构设计总说明、基础平面及详图、各层柱配筋图、各层板配筋图、一轴框架配筋图共18张图纸。

2

3

以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源
  • wo建筑.tmp.dwg
    wo建筑.tmp.dwg

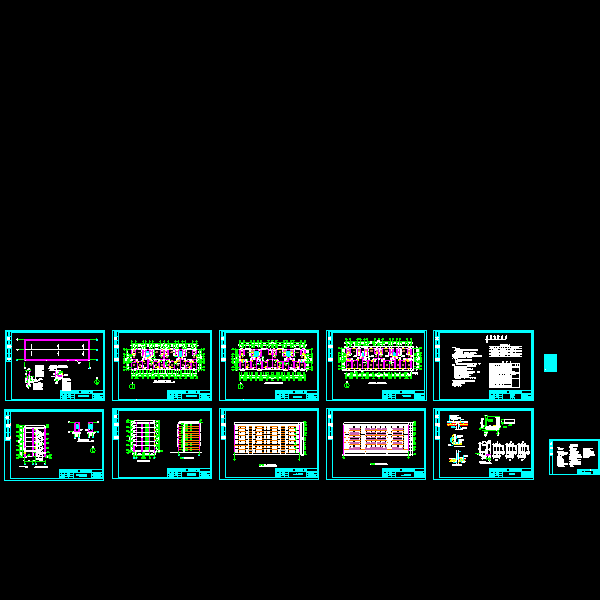

  • 结构图.dwg
    结构图.dwg
以上是部分截图,请下载附件后查看完整高清内容
