20米跨钢结构厂房施工图纸，共10张
- 建筑类别：工业建筑
- 厂房建筑高度类型：单层厂房
- 建筑地上层数：1层
- 图纸设计深度：施工图
- 建筑设计结构形式：钢结构
- 钢结构：门式刚架
- 基础形式 ：独立基础
- 地基基础设计等级：丙级
- 结构最大跨度：20m
- 抗震设防烈度：6度抗震
- 风压：0.60kN/平方米
- 参考图纸：10张
- 设计年代：近代
附件详情
青岛某20米跨钢结构厂房图
该资料为：青岛某20米跨钢结构厂房图
结构体系：门式刚架
基本风压：0.60KN/平方米
抗震设防烈度：6度
结构几何尺寸为：20米*60米
该资料包含：
1.建筑图：平面图、立面图、屋顶平面图共4张图纸；
2.结构图：钢
结构设计说明
、电焊标准节点、基础平面布置图、基础详图、锚栓
平面布置图
、屋面檩条布置图、刚架布置图、墙面檩条布置图、钢结构接点大样、GJ图共10张图纸。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

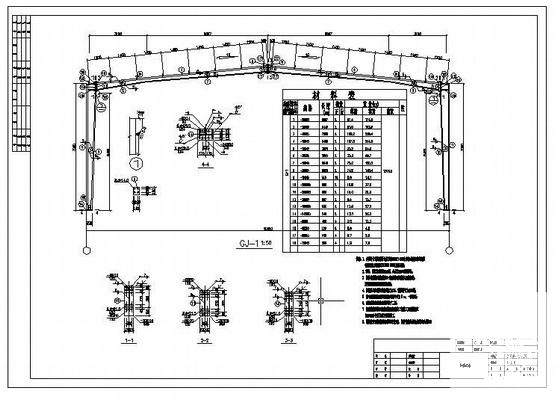

钢结构厂房施工图纸 - 1 -

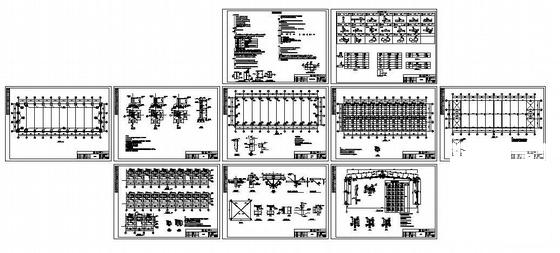

钢结构厂房施工图纸 - 2 -

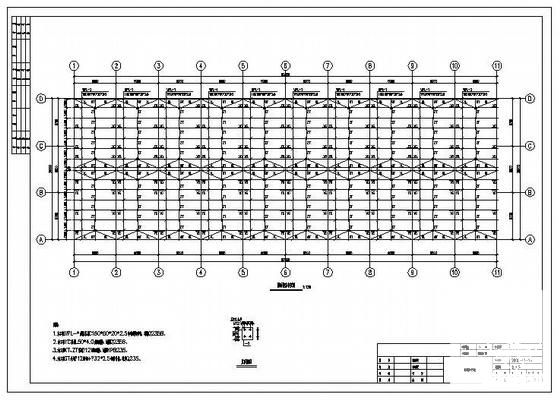

钢结构厂房施工图纸 - 3 -

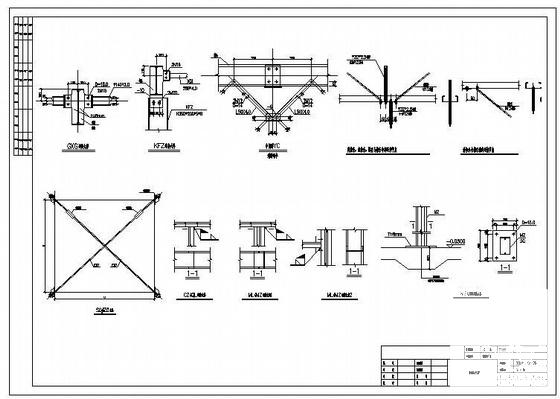

钢结构厂房施工图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-12-01
- 评论次数：0
- 浏览次数：0
- 文件大小：0.43 MB
- 收藏次数：0
-
文件名称：
附件-995878957980856785887.rar
钢结构厂房施工图纸下载
