技术专科学校图书馆毕业设计方案(建筑结构设计CAD图纸)(现浇钢筋混凝土)

附件详情

某技术专科学校图书馆毕业设计(含计算书、建筑结构设计图)
该资料为:某技术专科学校图书馆毕业设计(含计算书、建筑结构设计图)
设计题目为“某技术专科学校图书馆设计”。
建筑面积:5971.5平方米,共五层,层高均为3.9m。
室内外高差0.450m,室外地面标高为-0.450m。
外墙370mm厚空心砖,隔墙240mm厚空心砖,楼梯间墙为370mm厚空心砖。
雪荷载0.50KN/平方米,基本风压:0.55KN/平方米
地震设防基本烈度:7 度。
结构体系:现浇钢筋混凝土框架结构。
内容包括:
Word文档:
第一章 建筑设计论述
第二章 结构设计论述
第三章 结构计算
第四章 水平地震作用下框架内力分析
第五章 水平风荷载作用下内力分析
第六章 框架在竖向作用下的内力分析
第七章 内力组合
第八章 框架结构配筋计算
第九章 现浇板配筋计算
第十章 基础设计
共67页。
图纸:
建筑总说明、附件详情、平面图、顶层平面图、剖面图、立面图及节点详图、楼梯平、剖面图、结构总说明、附件详情、基础配筋图、梁配筋图、板筋图、柱平面布置图、一榀框架配筋图。


2

2

3

3

4

4

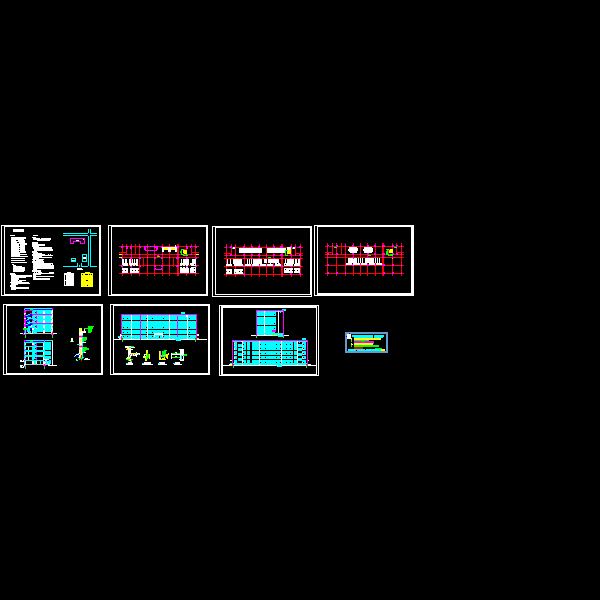

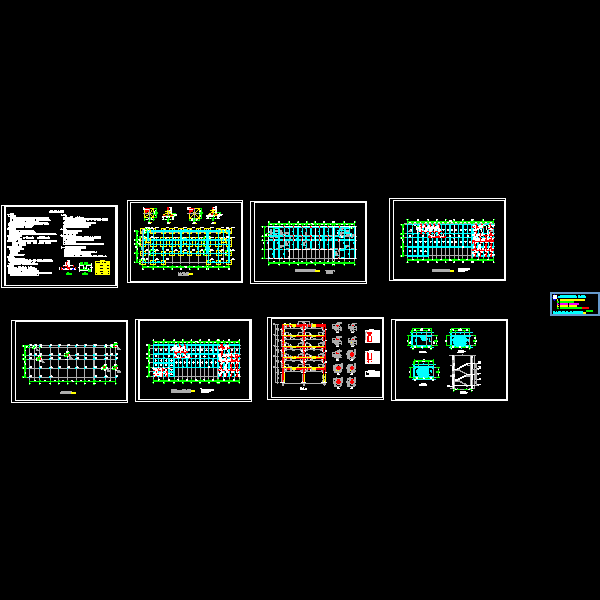

以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源
  • 建筑图.dwg
    建筑图.dwg
  • 结构图.dwg
    结构图.dwg
以上是部分截图,请下载附件后查看完整高清内容
