6层商住楼毕业设计(建筑结构设计方案CAD图纸)

附件详情

某六层商住楼毕业设计(含计算书、建筑结构设计图)
该资料为:某六层商住楼毕业设计(含计算书、建筑结构设计图)
本毕业设计为拟建湖南常德神华大厦5#商住楼,共六层,总建筑面积为3694.3平方米。本商住楼设计本着安全、实用、耐久的原则,采用现浇式框架结构,充分考虑了地震荷载等因素的影响,同时在建筑设计方面采取了适当的美化措施。
内容包括:
计算书:
1. 计算简图
2. 梁柱截面尺寸确定
3.荷载与地震作用计算
4.风荷载计算
5.框架结构内力计算与组合
6.框架梁抗震设计
7.框架柱抗震设计
8.基础设计
共86页。
该资料包含:
建筑平面图、建筑立面图、基础平面布置图、基础配筋图、剖面图、框架配筋图共17张图纸。


以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

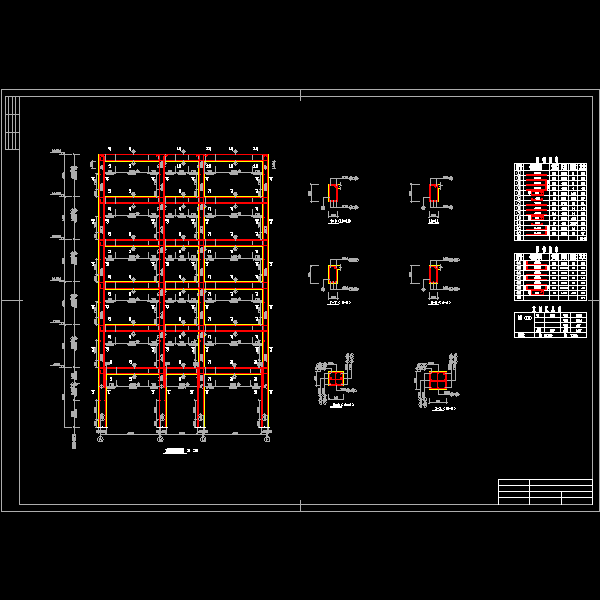

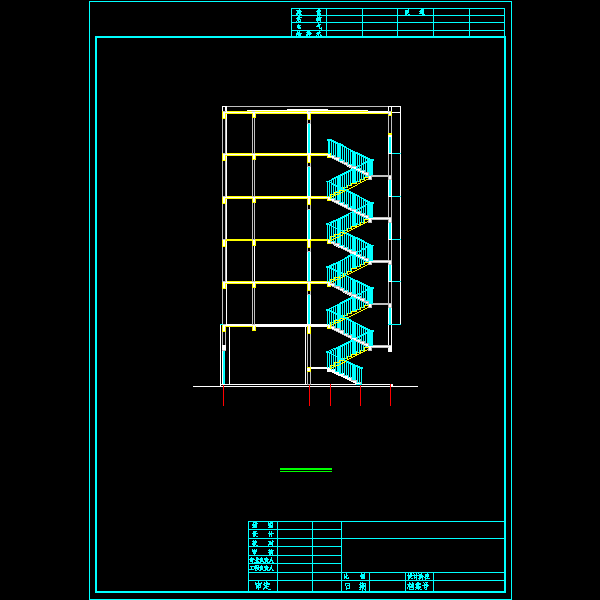

  • 1-1剖面.dwg
    1-1剖面.dwg
  • 2-2剖面及顶层结构图.dwg
    2-2剖面及顶层结构图.dwg

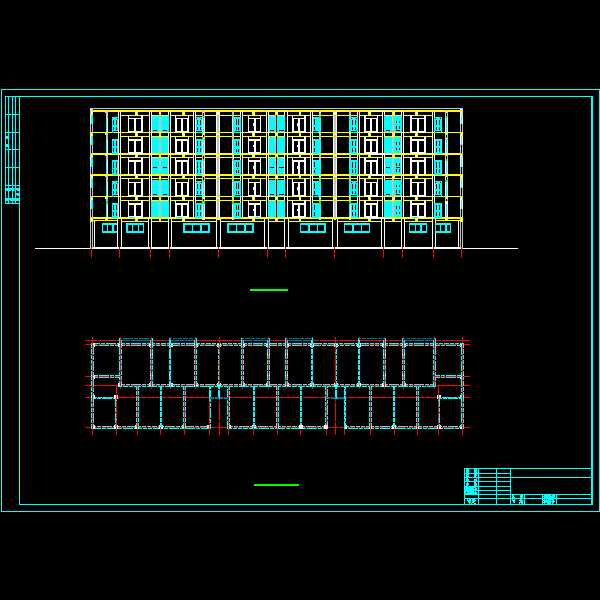

  • 6层及屋面平面图.dwg
    6层及屋面平面图.dwg

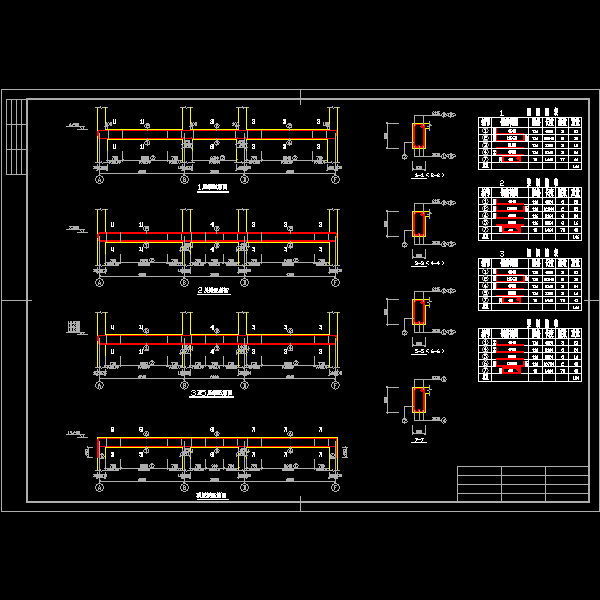

  • kuangj.dwg
    kuangj.dwg
  • l1.dwg
    l1.dwg

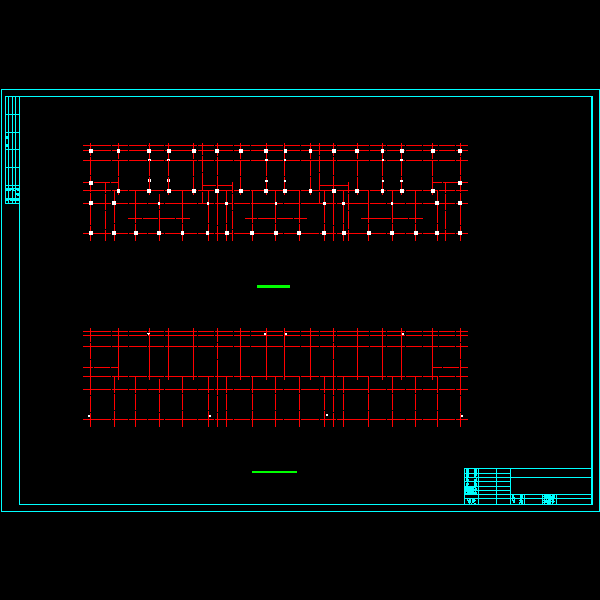

  • lb01.dwg
    lb01.dwg
以上是部分截图,请下载附件后查看完整高清内容
