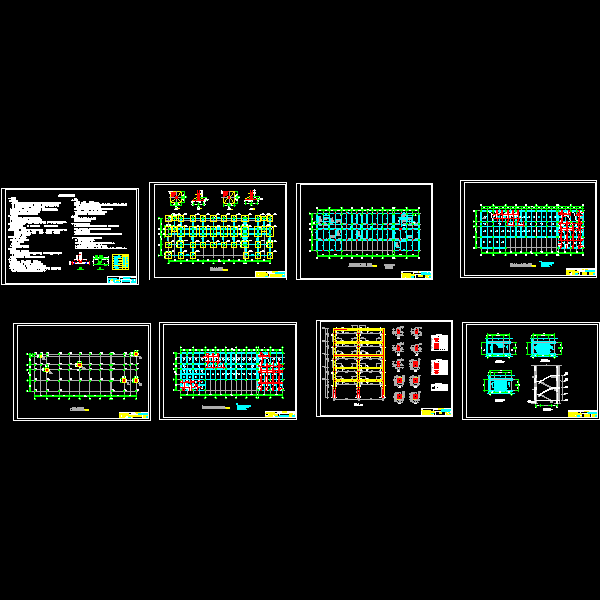

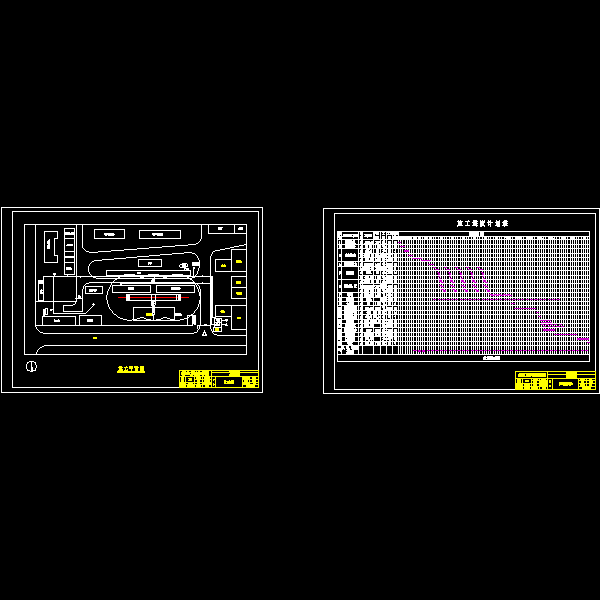

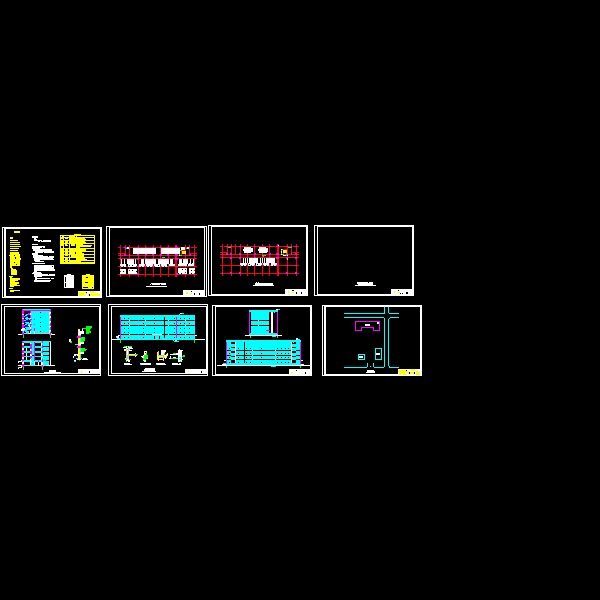

某图书馆毕业设计（含计算书，建筑、结构图）
该资料为河南理工大学学士学位论文
该工程位于丰南地区，地震设防烈度为7度。该项目采用框架结构。该楼为五层，层高3.9米。总高20.5米，总建筑面积为5792平方米。
总的设计思路：在建筑结构的两个主轴方向分别考虑水平地震作用，各方向的水平地震作用应全部由该方向抗侧力结构承担。采用框架结构计算的近似法求解内力，即：求竖向荷载作用下的内力按无侧移框架用弯距二次分配法，求水平地震作用下的内力按三角形分布用D值法。最后利用钢筋混凝土的相关原理进行构件配筋计算及校核。
具体设计步骤分十步：
第一步：荷载统计，包括各层恒载、活载，计算各楼层重力荷载代表值。
第二步：刚度计算，包括各梁、柱的线刚度，柱的抗侧刚度D，按框架分析的D值法计算。
第三步：框架自震周期的计算。
第四步：验算侧移，包括顶部位移和层间位移。
第五步：内力计算，用反弯点法求得各柱端弯矩、梁端弯矩和梁端剪力。
第六步：竖向力作用下框架内力计算。采用弯矩二次分配法，对梁端弯矩调幅，调幅系数β取0.8。
第七步：综合配筋计算。将水平地震力与竖向力作用下分别求出的内力进行不利组合，再根据得到的几组不利组合分别进行框架梁、柱的配筋计算，取其中的最大值来配筋。
第八步：使用PKPM软件绘制一榀框架配筋图、楼板配筋图以及梁柱截面配筋图。
第九步：楼梯设计，根据建筑设计中确定的楼梯参数，对楼梯的梯段板、平台板和平台梁配筋进行计算，并绘制楼梯各处配筋图。
第十步：基础设计，首先对所给的工程地质条件进行地基处理，然后对基础进行布置和截面配筋计算。
共67页。
