6层框架住宅毕业设计方案(建筑、结构CAD图纸)(梁平法施工图)

附件详情

该资料为南昌航空大学学士学位论文
本毕业设计题目是庐山花园7#6层住宅设计,该办公楼的总建筑面积大约是2500平方米,共六层,建筑高度为20.4米,一层为架空层,层高2.6米,其余各层层高2.8~3.0米。一梯两户, 每个单元户型分别为两居室和三居室。
本建筑采用钢筋混凝土全现浇框架结构体系。
荷载条件:基本风压:0.5N/m2,无雪荷载。
抗震设防烈度:6度,冻土深度不考虑。
建筑物安全等级为丙级,合理使用年限为50年
结构设计的阶段大体可以分为三个阶段:
一 结构方案阶段:根据建筑的重要性,建筑所在地的抗震设防烈度,工程地质勘查报告,建筑场地的类别及建筑的高度和层数来确定建筑的建筑结构形式,该项目采用的是框架结构;
二 结构计算阶段:包括荷载计算、内力计算和构件计算;
三 施工图设计阶段:根据上述计算结果,来最终确定构件布置和构件配筋以及根据规范的要求来确定结构构件的构造措施
在设计过程中采用了手算和电算两种方式,对计算结果进行校核,及时发现设计中的错误以及与电算不同的部分,找出原因。
共47页。
建筑该资料包含:建筑设计说明,建筑平面图,立面图,剖面图,大样图等共11张图纸。
结构该资料包含:结构设计说明,基础 ,基础大洋,板平法施工图,梁平法施工图,主平法施工图,楼梯配筋图等共10张图纸。

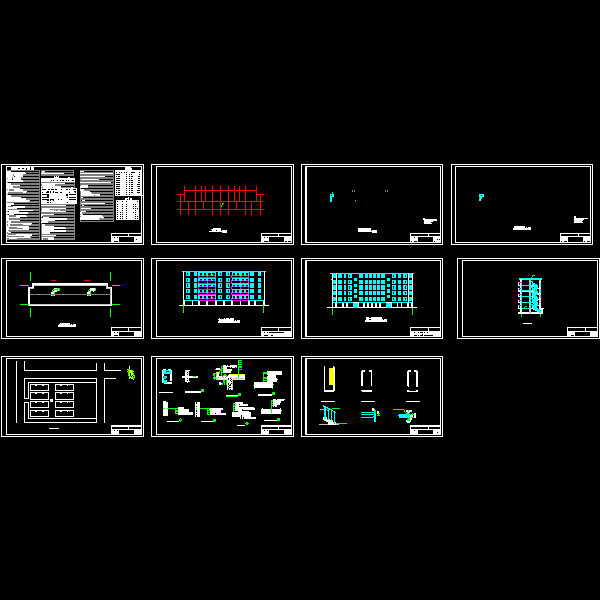

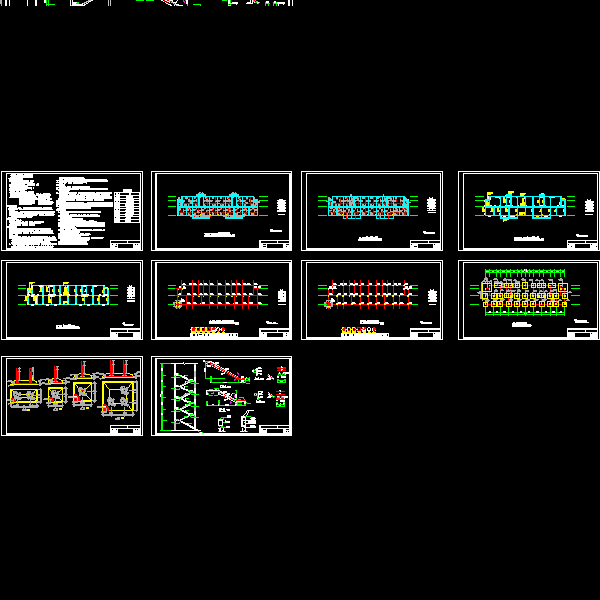

以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源
  • 武浩建筑设计.dwg
    武浩建筑设计.dwg
  • 武浩结构施工图.dwg
    武浩结构施工图.dwg
以上是部分截图,请下载附件后查看完整高清内容
