6层框架结构社区服务中心毕业设计方案(建筑图纸结构CAD图纸计算书)

附件详情

本毕业设计是6层框架结构社区服务中心,本楼为六层,总面积4960.8平方米,首层层高为4.2m,标准层层高均为3.9m。

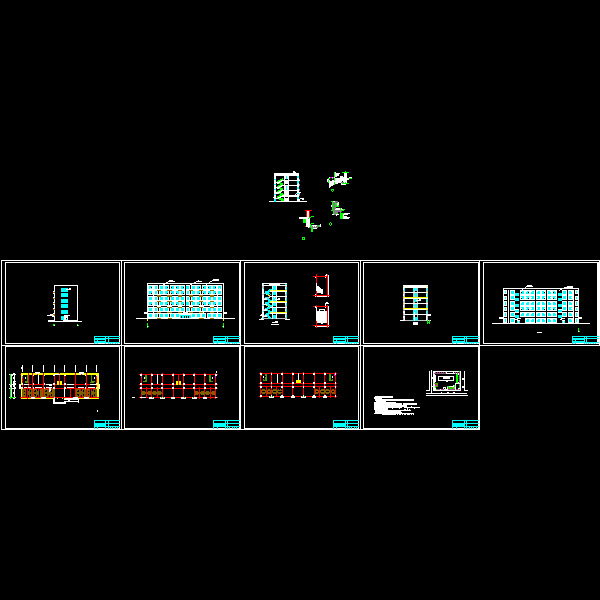

建筑图包括:建筑设计说明,总平面图,立面图,平面图,剖面图,楼梯图,共计9张图。

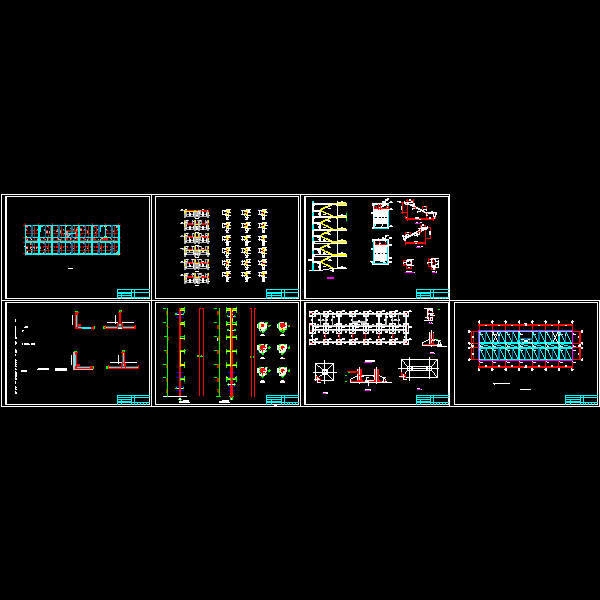

结构图包括:结构设计说明,基础布置图图,楼板配筋图,结构布置图,框架梁配筋图,柱配筋图,楼梯图,共计7张图。
计算书word格式111页。
图纸年代:近代5月。

标准层平面图

剖面图

基础布置图

板配筋图

结构

KL-3梁配筋

楼梯配筋图图

以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源
  • 1结构说明,节点详图.dwg
    1结构说明,节点详图.dwg
  • 建筑图1.dwg
    建筑图1.dwg
以上是部分截图,请下载附件后查看完整高清内容
