路基填筑试验段施工方案（填高3.4-5.3m)(级配碎石)

附件详情

【工程简介】
本施工段内路基工程设计挖方总量：20930m3
（清表2425m3，挖土方18505m3）
填方总量：41477m3
（基床以下普通土21964m3，基床底层A、B组料12898m3，基床底层非冻胀土2794m3，基床表层级配碎石（不掺水泥）3821m3。）
【内容节选】
测量放样

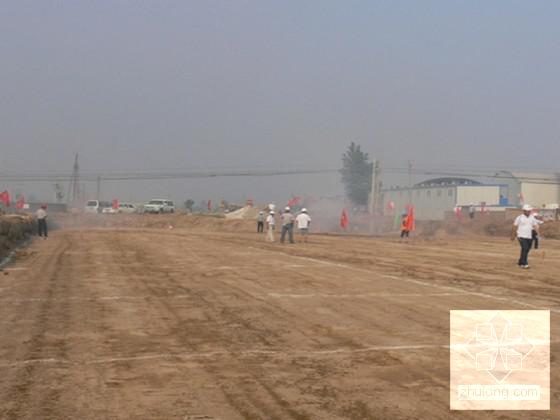

用全站仪沿线路每25米放出路线的中桩和左、右坡脚线桩，以控制路基填筑的宽度和路线线形。该试验段放样共分为4个断面，每个断面定3个桩，分别为中桩及距左、右侧填筑最外边线1m处点。定完桩后，撒白灰线连接所有纵、横向桩位，形成白灰线框格。用全站仪放样，并用水准仪测量各检测点的高程，做好平面位置及高程记录。
……
测量、试验布点
精平完成，开始碾压前测量员将准备好用以采集数据的钢板(50cm×50cm×0.2cm)按照 平面布置图 的要求安放到路基上,半幅上每断面2点,左右分布,然后测量……
……
碾压
为保证施工质量进度，现场测试填料含水率，以确定填料的允许含水率控制范围时进行……
第一步:用压路机静压2遍,既起到预压的作用,又能保持表面的含水率。碾压时，先两侧后中间，曲线地段先内侧后外侧，先慢后快，先静压后弱振再……
第二步:如果含水率合适，则开启振动,首先弱振2遍，纵向进退式……
外观鉴定:无明显轮迹,无…………
……
设计时速200km/h铁路路堤顶面外形尺寸允许偏差如下：
高程：±50mm；
中线至边缘距离：±50mm；
宽度：不小于设计值；
横坡：±0.5%；
平整度：土质路堤为15mm。
……
内附图表：
路堤填筑 施工工艺 流程图
试验段施工平面图
基床以下路基检测频率
土源位置示意图
施工用附表
……
共计22页。
