居住区全套施工图纸(16张图纸)

  • 工程设计年代:近代-06
  • 图纸设计深度:施工图
  • 软件版本:CAD2000
  • 项目所在地:四川
  • 图纸设计格式:DWG

附件详情

四川某居住区全套施工图,该资料包含设计说明、总目录、总平面、总平放线图、总平道路放线图、总平高程图总平索引及垃圾桶 平面布置图 、铺装总平面图、 植物配置 图、植物材料统计表、花台、树池一及穿草板铺装详图、花架详图一、花架详图二、木坐凳详图及矮墙剖面详图、自行车棚、自行车棚基础详图、电气总说明、灯具及导管平面布置图、灯具系统图等,图纸详细工整,可参考!
共16张CAD图纸,欢迎下载~

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

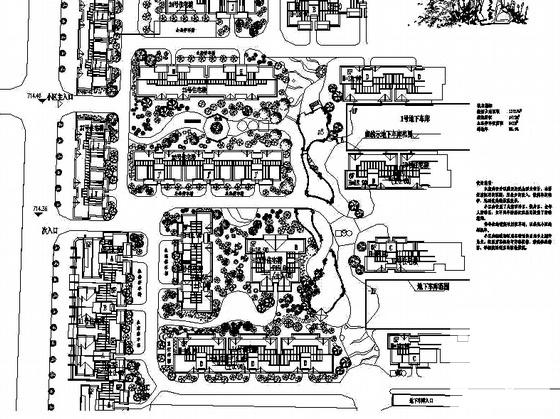

  • 施工图纸全套 - 1
    施工图纸全套 - 1

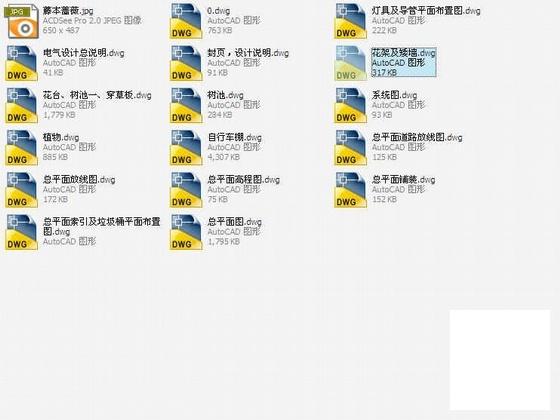

  • 施工图纸全套 - 2
    施工图纸全套 - 2

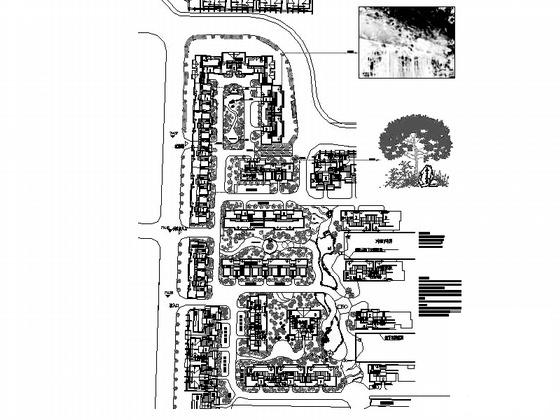

  • 施工图纸全套 - 3
    施工图纸全套 - 3

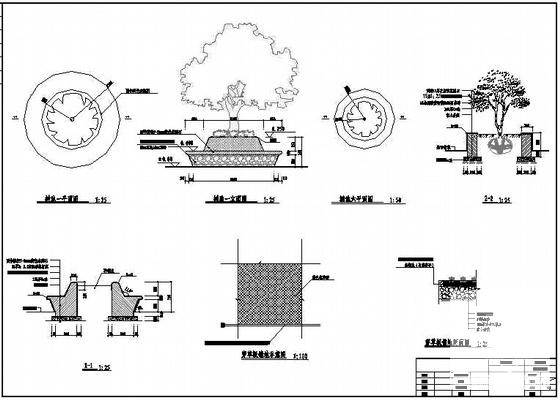

  • 施工图纸全套 - 4
    施工图纸全套 - 4
以上是部分截图,请下载附件后查看完整高清内容
