桩长14m桩径1.2m钻孔灌注桩首件工程施工方案

附件详情

编制依据：《公路桥涵施工技术规范》（JTG/T F50-近代）
大桥桥跨布置为9×25m，全长232.08m。全桥分为1#至8#桥墩，0#、9#台。其中2#、3#桥墩桩基类型为端承桩，嵌入中风化片麻状黑云花岗闪长岩不少于4.5m,桩径1.5m，每墩2根，共4根，单桩容许承载力为7000KN；1,4,5,6,7,8号桥墩桩基类型为摩擦桩，桩径1.5m，每墩2根，共12根，单桩容许承载力为4400KN。0#台为摩擦桩，单桩承载力为2700KN，桩径1.2m，共12根。9#台桩基为摩擦桩，单桩承载力为2950KN，桩径1.5m，共6根。钻孔灌注桩首件工程为0#台左幅0B-3桩基，摩擦桩，桩长14m，桩径1.2m。

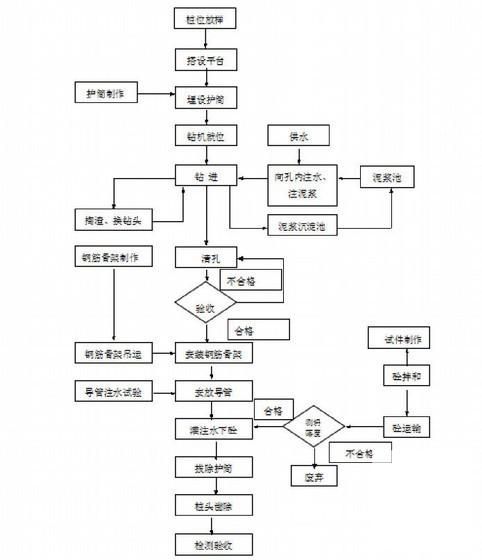

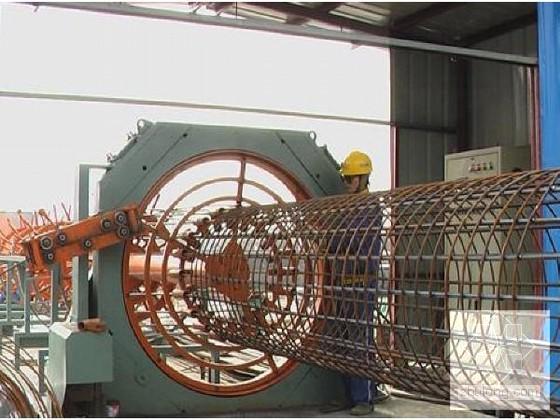

施工方法：采用冲击钻机成孔、泥浆护壁。护筒因考虑多次周转，护筒采用0.8cm厚的钢板制做，护筒内径应大于桩径20cm。钢筋笼制作采用数控钢筋滚焊机集中加工。桩基受力主筋接头位置错开35d（875mm）。钢筋接长时避开钢筋应力较大处，并严格按施工技术规范接头错开布置。为了保证钢筋骨架起吊时不变形，采用两点吊装。混凝土灌注采用提升导管法，导管用Φ300mm无缝钢管制作，每节长2.7m，配1～2节长0.5～1.5m短管，丝扣连接。
……
