5层框架结构培训中心结构设计施工图纸

附件详情

上海某培训中心结构图
该资料为:上海某培训中心结构图
该项目为五层框架结构,丙类建筑。
抗震设防烈度:7度
该项目基础采用柱下条基。
该资料包含:

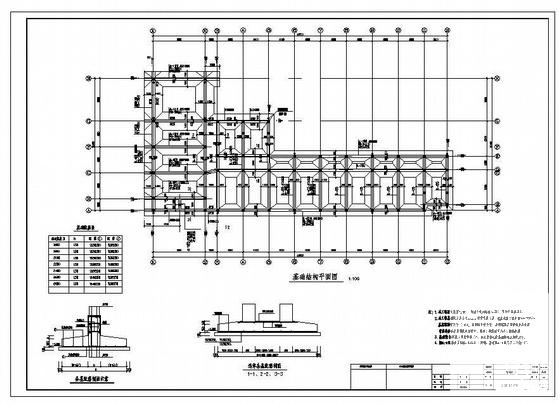

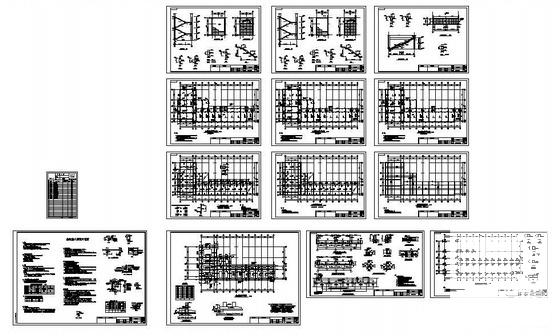

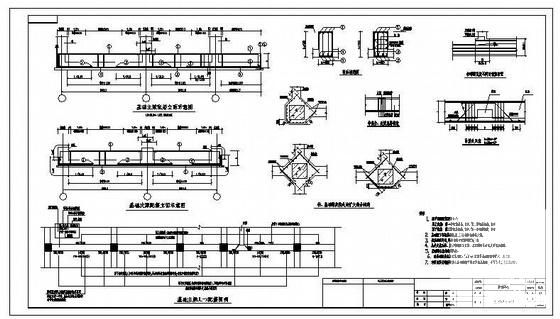

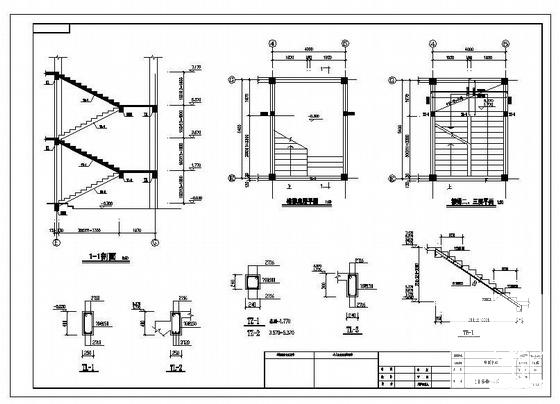

结构设计说明 、基础结构平面图、基础梁构造图例、框架柱配筋平面图、各层楼板配筋图、屋面楼板配筋图、各层梁配筋平面图、屋面梁配筋平面图、楼梯结构图共13张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 结构设计培训 - 1
    结构设计培训 - 1
  • 结构设计培训 - 2
    结构设计培训 - 2
  • 结构设计培训 - 3
    结构设计培训 - 3
  • 结构设计培训 - 4
    结构设计培训 - 4
以上是部分截图,请下载附件后查看完整高清内容
