钢结构过街天桥结构施工图纸
- 建筑类别：交通建筑
- 建筑高度类型：单层建筑
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢结构
- 钢结构：桁架
- 基础形式 ：独立基础
- 结构安全等级：二级
- 抗震设防烈度：7度抗震
- 风压：0.35kN/平方米
- 雪压：0.35kN/平方米
- 参考图纸：5张
附件详情

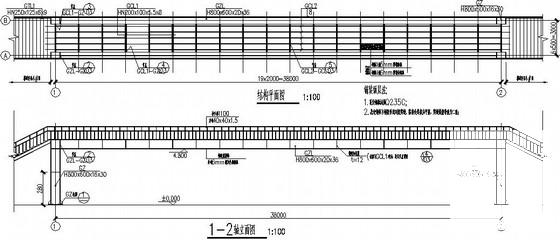

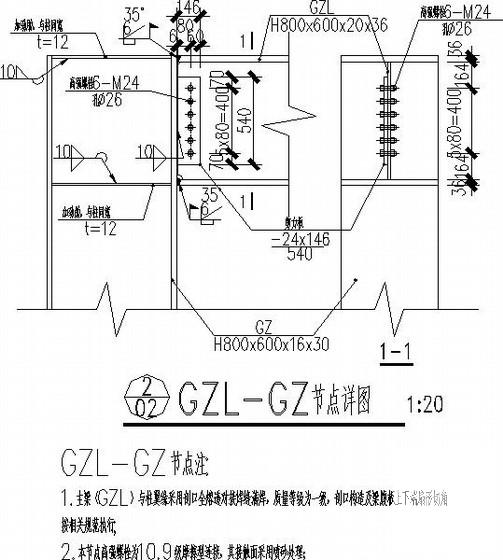

结构设计总说明、结构平面图、立面图、GZL-GZ
节点详图

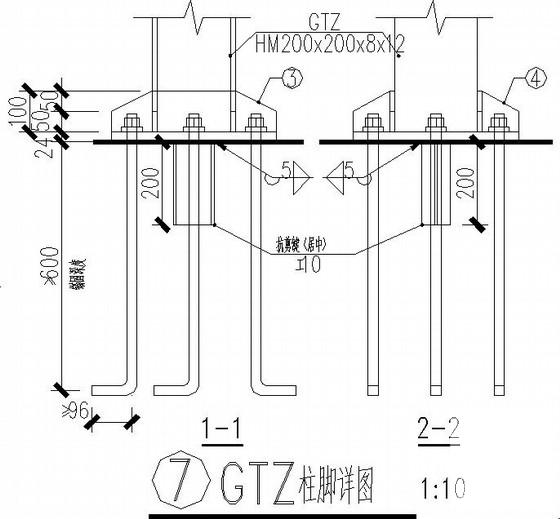

、梯道结构平面图、梯道结构立面图、GTZ柱脚详图、
节点详图
共5张图纸。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

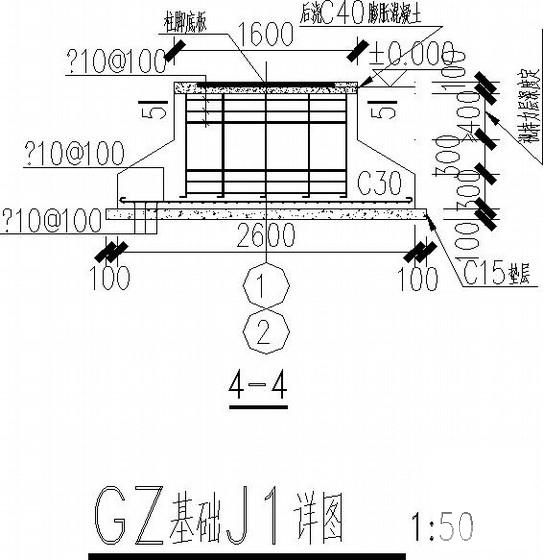

钢结构天桥图纸 - 1 -
钢结构天桥图纸 - 2 -
钢结构天桥图纸 - 3 -
钢结构天桥图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-12-01
- 评论次数：0
- 浏览次数：0
- 文件大小：0.35 MB
- 收藏次数：0
-
文件名称：
附件-995878595658975775565.zip
钢结构天桥图纸下载
