国内社区供热厂工程施工组织设计(混凝土砌块)

附件详情

  • 目 录
  • 第一章. 编制说明 5
  • 1.1 编制目的 5
  • 1.2 适用范围 5
  • 1.3 编制依据 5
  • 第二章. 项目概要 11
  • 2.1 工程简介 11
  • 2.2 建筑设计概况 11
  • 2.3 结构设计概况 12
  • 2.4 电气设计概况 15
  • 2.5 给排水设计概况 19
  • 2.6 采暖、通风、空调设计概况 20
  • 第三章. 施工组织部署及施工准备 22
  • 3.1 工程项目管理目标 22
  • 3.2 施工重点与难点 22
  • 3.3 总体施工部署 23
  • 3.4 工程管理及组织模式 25
  • 3.5 技术准备 32
  • 3.6 物资准备 34
  • 3.7 劳动力准备 35
  • 3.8 施工现场准备 36
  • 3.9 场外协调准备 37
  • 3.10 计算机施工管理使用计划 37
  • 3.11 分包计划 39
  • 第四章. 工程主要施工方法 40
  • 4.1 施工用水用电设计 40
  • 4.2 测量工程 47
  • 4.3 土方开挖 53
  • 4.3.1 挖土方施工方法 53
  • 4.3.2 护坡工程和原有基础保护 54
  • 4.3.3 基础钎探工程 61
  • 4.4 土方回填 62
  • 4.5 防水工程 63
  • 4.6 钢筋工程 69
  • 4.6.1 钢筋进场检验 69
  • 4.6.2 钢筋堆放 71
  • 4.6.3 钢筋接头型式 71
  • 4.6.4 钢筋加工 72
  • 4.6.5 钢筋绑扎 73
  • 4.7 模板工程 81
  • 4.7.1 模板选型 81
  • 4.7.2 模板加工 81
  • 4.7.3 模板设计、安装 82
  • 4.7.4 模板拆除 87
  • 4.7.5 质量控制 及注意事项 88
  • 4.7.6 模板堆放与保护 88
  • 4.8 混凝土工程 89
  • 4.8.1 原材料的要求 89
  • 4.8.2 混凝土碱含量的控制 89
  • 4.8.3 混凝土的浇筑方式 89
  • 4.8.4 商品混凝土选择及质量要求 89
  • 4.8.5 混凝土的浇筑 90
  • 4.8.6 防渗混凝土施工 91
  • 4.8.7 高强混凝土施工 92
  • 4.8.8 混凝土养护 94
  • 4.8.9 混凝土泵送 94
  • 4.8.10 后浇带施工技术措施 96
  • 4.9 脚手架工程 98
  • 4.10 砌筑工程 103
  • 4.11 外墙外保温工程 105
  • 4.12 内外装饰装修工程 106
  • 4.12.1 抹灰工程 106
  • 4.12.2 水泥砂浆地面 107
  • 4.12.3 细石砼楼地面 108
  • 4.12.4 玻化砖楼地面 108
  • 4.12.5 环氧漆自流平地面 109
  • 4.12.6 釉面砖墙面 110
  • 4.12.7 乳胶漆墙面 111
  • 4.12.8 内墙及顶棚刮腻子喷涂料 112
  • 4.12.9 矿棉吸声板吊顶 113
  • 4.12.10 玻璃幕墙
  • 4.12.11 外墙面砖 114
  • 4.12.12 铝板的安装 116
  • 4.12.13 防火门 118
  • 4.12.14 木质内门 119
  • 4.12.15 铝合金门窗 121
  • 4.13 建筑给排水、采暖、消防、通风工程 122
  • 4.14 电气工程 141
  • 4.15 冬雨期 施工方案 174
  • 4.16 塔吊 施工方案 176
  • 4.17 降低工程造价措施 183
  • 第五章. 安全保证措施及保证体系 187
  • 5.1 安全管理保证体系及管理流程 187
  • 5.1.1 安全管理保证体系框图 187
  • 5.1.2 项目部安全目标管理流程图 191
  • 5.2 安全保证措施 193
  • 5.2.1 现场安全措施 193
  • 5.2.2 现场消防安全措施 202
  • 5.2.3 现场保卫措施 205
  • 5.2.4 施工现场周边道路及人员安全管理措施 206
  • 5.2.5 地下管线及其他地上、地下周围设施的保护加固措施 207
  • 5.2.6 文物保护安全措施 208
  • 第六章. 质量保证体系及保证措施 209
  • 6.1 质量目标及分项目标 209
  • 6.2 质量保证体系 209
  • 6.3 产品标识和可追溯性管理 213
  • 6.4 产品监视和测量装置的控制 213
  • 6.5 产品数据分析、纠正和预防措施 214
  • 6.6 不合格品的控制措施 215
  • 6.7 质量控制 措施 216
  • 6.8 质量保证措施 230
  • 6.9 质量检验计划 241
  • 6.10 试验检验计划 245
  • 第七章. 施工进度计划及工期保证措施 249
  • 7.1 施工进度总体控制计划 249
  • 7.2 关键工期节点 249
  • 7.3 工期保证措施 249
  • 7.4 施工进度计划安排 258
  • 第八章. 文明施工、消防、环保及保卫措施 260
  • 8.1 文明施工、环保保证措施 260
  • 8.1.1 现场文明施工措施 260
  • 8.1.2 环境保护管理措施 261
  • 8.1.3 防尘污染控制措施 264
  • 8.1.4 减少扰民及民扰措施 265
  • 第九章. 施工现场平面布置和施工设备、劳动力计划及保证措施 269
  • 9.1 施工总平面布置 269
  • 9.2 大型施工机械布置及进场计划 270
  • 9.3 劳动力及机具需用计划 272
  • 9.4 主要设备、材料、构件用量计划 275
  • 9.5 主要材料、设备供应保证措施 276
  • 9.6 机械设备保证措施 280
  • 9.7 劳动力保证措施 281
  • 第十章. 对总包的管理的认识和专业分包配合、协调、管理、服务的方案 283
  • 10.1 总承包管理的认识和措施 283
  • 10.2 总包与监理的配合流程 284
  • 10.3 总包与监理单位的配合与协调 297
  • 10.4 总包与业主的配合与协调 299
  • 10.5 总包与设计师的配合与协调 300
  • 10.6 对分包单位的管理的措施 301
  • 第十一章. 应急预案 304
  • 11.1 应急预案与响应控制 304
  • 11.2 疫情预案 305
  • 11.3 防汛预案 307
  • 11.4 火灾预案 309
  • 11.5 停电应急措施预案 309
  • 11.6 停水应急措施预案 310
  • 第十二章. 成品保护和工程保修工作的管理措施和承诺 312
  • 12.1 成品保护管理措施 312
  • 12.2 成品保护要求及具体措施 312
  • 12.3 竣工验收计划措施及承诺 323
  • 12.4 综合调试的组织 327
  • 12.5 竣工交接、保修计划 328

附件详情

2.2 建筑设计概况
2.2.1 主厂房部分
建筑面积 总建筑面积5456m2
其中主厂房2505 m2 辅助间2626m2 引风机间325m2
占地面积 3196m2
层数 主厂房共三层,辅助楼共四层,引风机间共一层。
层高 主厂房总高27.55m,辅助楼建筑高度为22.35m,引风机间建筑总高为6.90m。
墙体 外墙 为砖混结构的外墙采用360mm厚灰砂砖墙 结构,建筑设计结构形式为框架结构的外墙采用300厚加气混凝土砌块。
内墙 200mm厚加气混凝土砌块墙体。
防水 屋面 采用一道4mm厚SBS改性沥青防水卷材与一道3mm厚高聚物改性沥青涂膜组合。
防水房间 1.2mm厚聚氨酯涂膜防水
地下工程 受煤坑、渣沟侧墙及底板为现浇钢筋混凝土结构,防水采用混凝土自防水。
门窗 铝合金外窗、木门、防火门
楼地面 水泥楼地面、防滑地砖楼面
墙面 内墙面 耐擦洗涂料内墙、瓷砖墙面
外墙面 喷外墙涂料墙面
踢脚 防滑地砖踢脚、水泥踢脚
顶棚 耐擦洗涂料、轻钢龙骨矿棉吸声板吊顶、铝条板吊顶
窗台 水磨石窗台 窗帘盒 垂直百叶
油漆工程 木制品表面除已注明外,内外表面均做一底二度亚光调和漆,颜色为浅灰色。所有金属制品露明部分均做防锈漆二度,珍珠色调和漆二度;不露明的金属刷防锈漆二度,不刷面漆。凡木料与砌体接触部分应满浸防腐油或氟化钠。

2.2.2 传达室、综合泵房及围墙
………………
2.2.3 煤(渣)库及运煤除灰渣系统
………………
2.3 结构设计概况
2.3.1 主厂房部分结构设计概况
主厂房 框架 29.50m 六层(局部七层) -4.00m 筏板基础,条形基础 140KPa
辅助楼 框架 21.30m 五层(局部六层) -4.00m 柱下条形
基础 140KPa
引风间 框架 6.10m 单层 -4.00m 柱下独立
基础 140KPa
烟囱 高耸结构 100m / -4.00m 筏型基础 140KPa
±0.000相当于绝对标高 40.10m 地基持力层 ○4层粘质粉土层
结构安全等级 二级 基本雪压(KN/m2) 0.40
地基基础
设计等级 丙级 基本风压(KN/m2) 0.45
设计使用年限 50年 标准冻深(m) 0.8m
抗震设防烈度 8度 地面粗糙度
类别 B类
抗震等级 二级 建筑抗震设防分类 丙类
混凝土
强度等级 基础部分 框架部分 非受力构件
垫层 C10 框架柱 楼板 梁 圈梁 构造柱
基础 主厂房 C35 C35 C30 C30 C30 C25
其他 C30 C30
锅炉
基础 C30 备注:图中注明者以图中为准
楼梯混凝土强度等级同楼层梁板
设备
基础 C25
钢筋混凝土保护层厚度(mm) 基础及基础梁、基础圈梁 40 柱 35
配筋设备基础 40 楼面板 15
楼层梁 25 屋面板 25
雨蓬 25 圈梁、构造柱 35
填充墙 材料 强度 密度 砂浆标号
填充
外墙 300mm厚加气混凝土砌块 ≥MU7.5 ≤800kg/m3 ≥M5
填充
内墙 200mm厚加气混凝土砌块 ≥MU7.5 ≤800kg/m3 ≥M5
±0.000以下墙体、女儿墙 灰砂砖砌体 ≥MU7.5 ≤1900kg/m3 ≥M5
2.3.2 传达室部分结构设计概况
……………
2.3.3 煤(渣)库及运煤除灰渣系统
………………..
本稿,全文约22万余字,共330页,内容完整,涵盖土建、装修、给排水、采暖、通风、空调、电气、智能化等多个专业,是一篇篇幅较大的综合性 施工组织设计 。同时本稿还含有较多的示意图、 节点详图 、表格等,形象直观。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

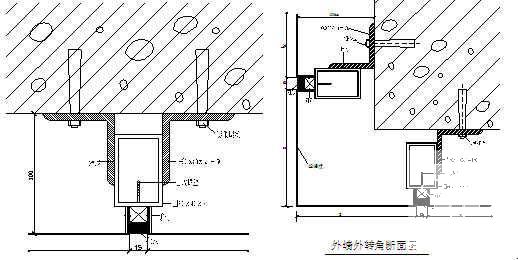

  • 国内社区供热厂工程施工组织设计(混凝土砌块) - 1
    第 1 张图
  • 国内社区供热厂工程施工组织设计(混凝土砌块) - 2
    第 2 张图
  • 国内社区供热厂工程施工组织设计(混凝土砌块) - 3
    第 3 张图
  • 国内社区供热厂工程施工组织设计(混凝土砌块) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
