（2.5万t/d）污水处理厂工程施工组织设计

资料简介
赚取积分

附件详情

目录
1.编制说明 - 1 -
1.1编制依据 - 1 -
1.2编制原则 - 1 -
2.项目概要 - 2 -
2.1项目概要 - 2 -
2.2地形地貌及环境条件 - 2 -
2.3工程地质条件 - 3 -
2.4工程水文条件 - 3 -
2.5工程目标 - 4 -
2.6工程特点 - 4 -
3、施工现场平面布置 - 5 -
3.1办公区 - 5 -
3.2生活区 - 5 -
3.3材料加工及堆放场地 - 5 -
3.4塔吊 - 6 -
3.5临水临电 - 6 -
3.3.1临时水 - 6 -
3.3.2临时电 - 6 -
3.6施工现场 - 8 -
3.6.1施工总平面布置 - 8 -
3.6.2临时道路 - 8 -
3.6.3临时用地表 - 8 -
4、项目组织机构及职责 - 9 -
4.1项目经理部组织机构 - 9 -
4.2施工任务安排 - 9 -
5．工程计划及保证措施 - 10 -
5.1工程计划 - 10 -
5.2施工进度计划 - 11 -
5.3劳动力计划 - 13 -
5.4机械设备及机具进场计划 - 14 -
5.5物质准备 - 16 -
5.6保证措施 - 17 -
6、主要施工方案和方法 - 19 -
6.1测量施工方案 - 19 -
6.1.1定线依据及操作执行标准 - 19 -
6.1.2准备工作 - 20 -
6.1.3对施工测量的要求 - 20 -
6.1.4平面控制网布设 - 20 -
6.1.5高程控制网测设 - 21 -
6.1.6报验及内业资料的收集整理 - 21 -
6.2主要建（构）筑物工程施工方案 - 21 -
6.2.1水处理构筑物施工工艺流程 - 21 -
6.2.2附属建筑施工工艺流程 - 21 -
6.2.3管线工程施工工艺流程 - 21 -
6.2.4土方工程施工方案 - 21 -
6.2.5 钢筋工程 - 22 -
6.2.6模板工程 - 28 -
6.2.7 混凝土工程 - 30 -
6.2.8砌体工程 - 32 -
6.2.9预埋件、预留孔洞 - 33 -
6.2.10满水试验 - 35 -
6.2.11屋面工程 - 36 -
6.2.12脚手架工程 - 36 -
6.3单位工程关键部位、关键工序施工方案 - 37 -
6.3.1粗格栅 - 37 -
6.3.2二沉池及配水井 - 47 -
6.3.3生化池 - 59 -
6.3.4加药间 - 68 -
6.4装饰工程 - 93 -
6.4.1门窗工程 - 93 -
6.4.2楼、地面工程 - 94 -
6.4.3抹灰工程 - 94 -
6.4.4面砖镶贴工程 - 94 -
6.4.5粉刷工程 - 95 -
6.5电气工程施工方案 - 95 -
6.5.1电气设备定货、供货日期、验收、检验、保管 - 95 -
6.5.2电气预埋 - 96 -
6.5.3配电柜、箱安装 - 97 -
6.5.4电缆桥架安装 - 97 -
6.5.5电缆支架安装 - 98 -
6.5.6线路敷设 - 98 -
6.5.7开关、灯具安装 - 99 -
6.6给排水及采暖工程 - 99 -
6.6.1配合土建预埋 - 99 -
6.6.2施工原则 - 100 -
6.6.3施工要点 - 100 -
7、设备安装施工工艺 - 100 -
7.1项目概要 - 100 -
（一）、项目简介 - 100 -
（二）、施工现场条件 - 101 -
（三）、安装工程特点和重点 - 101 -
7.2编制依据 - 102 -
7.3施工总体布署 - 102 -
（一）、工程目标 - 102 -
（二）、项目经理部组织机构 - 103 -
（三）、施工准备 - 104 -
（四）、施工部署 - 106 -
7.4施工进度计划 - 106 -
（一）、施工进度网络计划主要依据以下方面进行编制 - 106 -
（二）、施工进度安排 - 106 -
7.5主要分部（分项）工程施工方案 - 107 -
（一）、设备安装工程 - 107 -
（二）工艺管道安装工程 - 116 -
7.6各项管理及保证措施 - 120 -
（一）、施工质量保证措施 - 120 -
（二）工期保证措施 - 122 -
（三）、安全保证措施 - 123 -
（四）、产品保护措施 - 124 -
（五）、各种配合措施 - 125 -
（六）、文明施工措施 - 127 -
（七）、雨季及夜间施工措施 - 127 -
（八）、节假日连续施工措施 - 128 -
（九）、降低工程成本措施 - 128 -
（十）、保修措施几方法 - 129 -
7.7附图、附表 - 130 -
8、质量管理体系及措施 - 133 -
8.1工程质量目标 - 134 -
8.2施工质量管理保证体系 - 134 -
8.2.1质量管理保证体系组织机构 - 134 -
8.2.2建立健全质量保证机构，落实质量责任制 - 135 -
8.3施工质量控制措施 - 135 -
8.3.1混凝土工程 - 135 -
8.3.2钢筋工程 - 140 -
8.3.3模板工程 - 145 -
8.3.4砌体工程 - 147 -
8.3.5预埋件、预留孔洞 - 149 -
8.4工程质量保证手段和方法 - 151 -
8.4.1施工准备阶段 - 151 -
8.4.2施工过程 - 151 -
8.4.3竣工阶段 - 154 -
8.4.4测量管理措施 - 154 -
8.4.5现场材料质量管理 - 155 -
8.4.6计量器具管理 - 155 -
8.4.7主要成品的保护措施 - 155 -
9 安全文明施工的目标保证体系及措施 - 156 -
9.1文明施工 - 156 -
9.1.1文明施工管理体系 - 156 -
9.1.2文明施工管理目标及措施 - 156 -
9.2安全施工 - 161 -
9.2.1安全施工管理体系（见安全施工管理体系） - 161 -
9.2.2安全管理目标 - 161 -
9.2.3安全管理措施 - 161 -
10附件 - 169 -

附件详情

污水处理厂，日处理污水2.5万吨.内含结构、工艺、电气、暖通施工方案。相对比较齐全，包括粗格栅井点降水、喷浆护壁等施工方案。由于受施工图纸限制，里面缺紫外线消毒槽、过滤间施工方案。
6.2.5.4底板、顶板钢筋绑扎
（1）按水池底板设计图摆放钢筋，然后进行钢筋绑扎或焊接，先绑扎各边角处两根钢筋，搭成整体框架，然后进行细部钢筋的绑扎与焊接。底板、顶板钢
筋交叉点均逐点绑扎，绑丝头一律扣向里侧。
（2）底板上墙、柱预留插筋绑扎前，先把墙、柱边线标识在底板钢筋上，柱根部设一道定位箍筋，墙根部设一道定位水平筋，定位钢筋和板钢筋焊接牢固。同时在1m左右的高度再梯子型水平筋，用于固定墙的竖直筋。墙、柱预留插筋绑扎完毕经验收合格后方可进行底板上铁钢筋绑扎。
6.2.5.5池壁、底板钢筋绑扎
（1）测设钢筋标高控制线，支搭脚手架，清理插筋表面灰浆，调整插筋垂直度与倾斜度。
（2）在池壁施工过程中设立Φ12钢筋焊接的梯子型工艺筋，用来保证池壁竖筋的直顺度、固定及间距。底板马登筋用Φ16钢筋制作，间距1.2米，具体如图。
……
6.2.6模板工程
由于施工工期紧，模板及支架、木方等没有周转时间，所有单项工程模板全部一次性投入。
1）基础模板安装底板模板安装工艺流程
测量放线→模板涂脱模剂→模板拼装→调整高程、找直、支撑固定→模板涂脱模剂→池壁吊模安装→验收
根据基础墨线钉好压脚板，用U型卡或连接销子把定型模板扣紧固定。
安装四周龙骨及支撑，并将钢筋位置固定好，复核无误。
2）柱模板安装柱模板安装工艺流程
弹柱位置线→抹找平层作位置墩→涂抹脱模剂→柱模板安装→柱箍安装固定→拉杆加固→验收
（1）按照放线位置钉好压脚板。
（2）按柱模板设计图的模板位置，由下至上安装模板，模板之间用契形插销插紧，转角位置用联结角模板将两模板连接。
……
6.3.1.5喷浆护壁
因本地区雨水较多，为保证边坡不被雨水冲刷而塌方及池内积水，所以采用挂网喷浆护坡和池内明排相结合。
喷浆护坡：护坡喷浆厚度在5~10公分，内设Φ6.5钢筋网，按@200mm布置,其间土铆钉用Φ16钢筋制作，埋入长度不小于1.5米，间距按600mm，成梅花形布置。为保证喷浆护壁的整体性，钢筋网及喷浆范围到基坑顶端外部1.5米处。喷浆护坡钢筋网布置与基坑开挖同时进行，基坑开挖一半开始喷浆。
基坑地排水沟：由于施工期间正处雨季，故在基坑底部垫层外侧设宽500mm。深500mm排水沟，排水沟材质为砖砌，内部水泥砂浆抹面。在基坑周围四角（四等分点）处，设积水点，用于将基坑内积水用水泵排到厂区内排水沟中，统一排入东侧小河中。
……
字数约11万字
9月

以下是附件的其中一部分截图，共3张，您也可以搜索更多您想要的资源

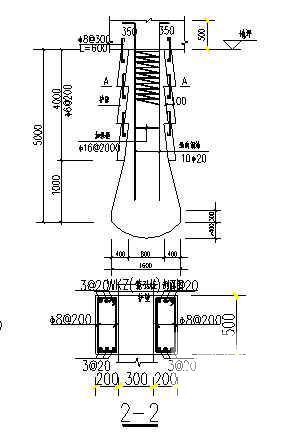

第 1 张图

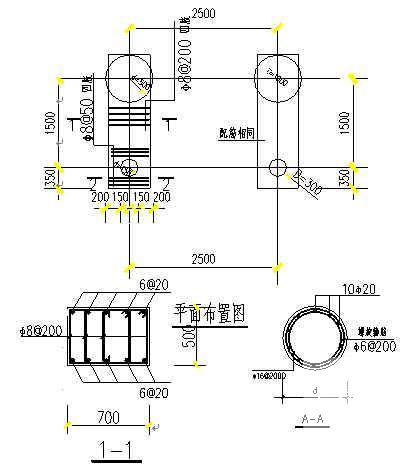

第 2 张图

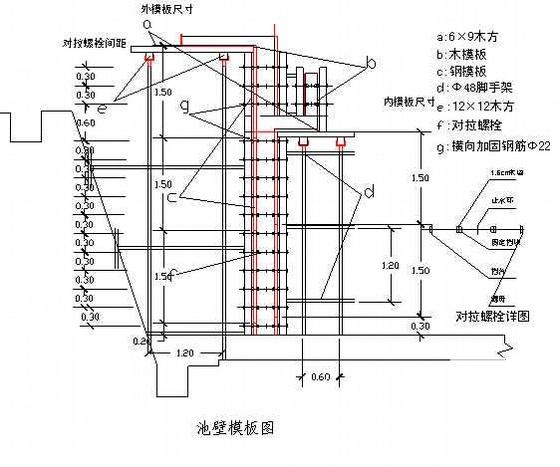

第 3 张图

以上是部分截图，请下载附件后查看完整高清内容
