地面采光顶工程结构施工图纸（16张图纸）
- 建筑类别：商业
- 建筑高度类型：多层建筑
- 图纸设计深度：施工图
- 民用建筑设计使用年限：25年
- 建筑设计结构形式：钢结构
- 结构安全等级：二级
- 抗震设防烈度：6度抗震
- 风压：0.40kN/平方米
- 雪压：0.35kN/平方米
- 参考图纸：16张
- 设计年代：近代
附件详情
设计技术说明、采光顶平面位置图、采光顶骨架布置图、剖面图、主钢梁与结构梁连接
节点图
、次梁与主梁连接
节点图
、钢梁边部
节点图
、
节点详图
共16张图纸。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

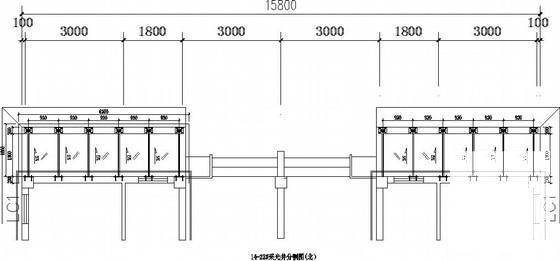

采光顶图纸 - 1 -

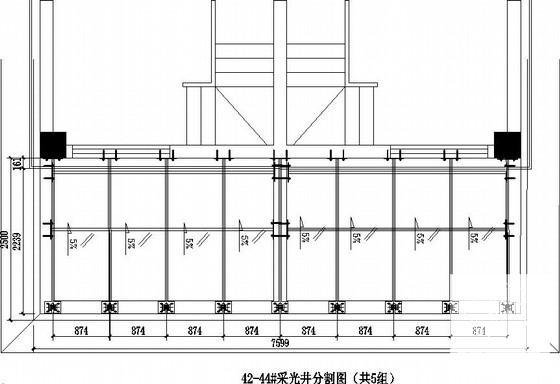

采光顶图纸 - 2 -

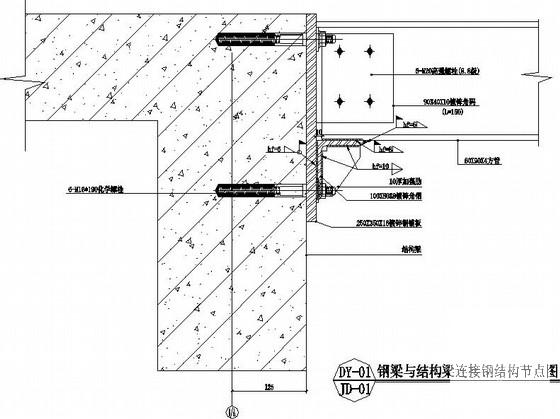

采光顶图纸 - 3 -

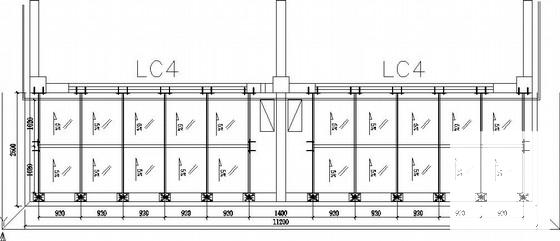

采光顶图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-12-01
- 评论次数：0
- 浏览次数：0
- 文件大小：0.9 MB
- 收藏次数：0
-
文件名称：
附件-995878555988786785775.zip
