该项目热电新一期工程,安装两台155MW机组,其中汽轮机、发电机由武汉汽轮机厂制造。我公司负责1#机组附机及汽机房内高、中、低压管道的安装工作,汽轮发电机为横向布置,汽机房共分为3层,即±0.000、+5.000、+9.000,脱氧间分4层,即±0.000、+4.500、+9.000、+16.500,脱氧运行平台为+16.500。给水泵、凝结水泵、真空泵、闭式循环冷却水泵、发电机油、水系统等均布置于汽机房零米地面,+4.500主要布置管道及主机油系统设备,+9.000为运转层平台。
汽机间安装两台75/20t双梁桥式起重机,供两台机安装及检修使用。
……
7.0主要 施工方案
7.1汽轮发电机定子吊装方案
此工程项目为自备电厂一期工程1#、2#汽轮机组,汽轮机是武汉汽轮机厂生产的155WM机组。发电机定子吊重140吨,正常情况下,由主厂房两台75t/20t(行车大梁按100t设计制造)直接抬吊就位。但由于厂房结构原因现有的起吊设施不能满足该项目发电机定子吊装需求,为顺利完成两台机组定子吊装特制定了如下方案-----定子长约6米,宽4.5米,安装在汽机间9米。利用汽机房75吨天吊,加双支腿,新制简易小跑车吊起定子,拖动小跑车就位。我公司作业任务是把汽轮发电机定子从汽机主厂房零米层吊装至9.00M运行层就位于发电机定子基础。
……
7.2凝汽器 施工方案
自备电厂一期工程#1机组安装1台N-9000-I型凝汽器。凝汽器主要由N-9000-I型凝汽器由左凝汽器上部、右凝汽器上部、左凝汽器下部、右凝汽器下部、上下水室盖板,冷却管、中间管板、补偿装置、联通管及冷凝聚集器等组成的全焊接结构(见图1)。管束呈气流向心式的带状排列,管束由11942根φ25×0.7mm的AISI304不锈钢管组成,管子两端胀接在管板上,中间借中间管板支撑。因为凝汽器供货形式是散件到货。本方案将散件运至厂房凝汽器基础上,在基础上组合。
……
7.3 除氧器及水箱吊装拖运 施工方案
7.4 主蒸汽管道施工方案
7.6 电动给水泵安装方案
7.7 油管道酸洗方案
7.8 管道安装施工方案
7.9 汽机、发电机油循环方案
……
约100页

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

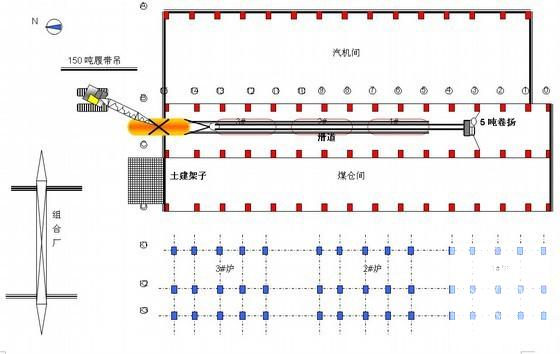

  • 热电厂汽车专业施工组织设计(桥式起重机) - 1
