雨篷桁架结构施工图纸（桁架结构，共24张）

附件详情

南宁某雨篷桁架结构图
该资料为：南宁某雨篷桁架结构图
基本风压：0.35KN/平方米
抗震设防烈度：6度
该资料包含：

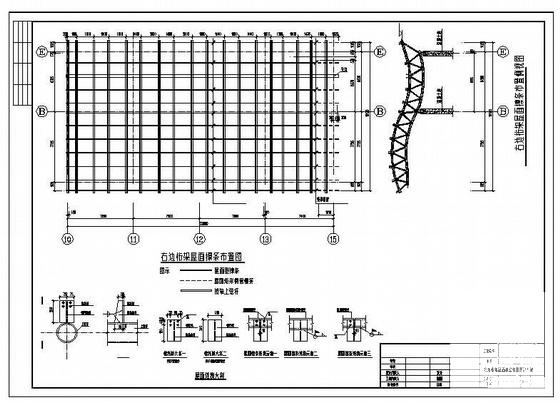

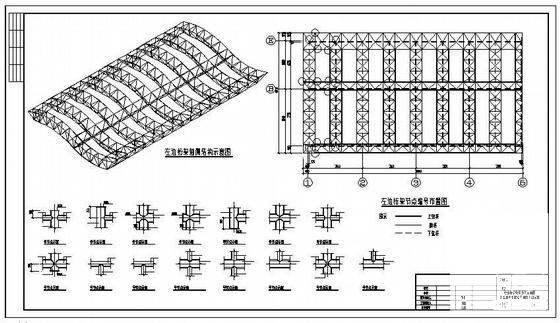

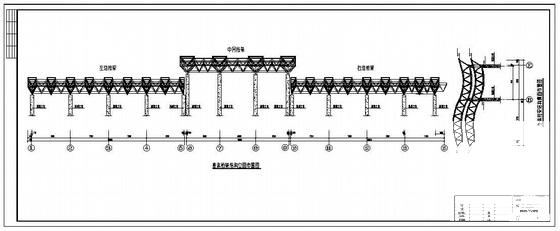

钢结构设计总说明、混凝土柱顶预埋件布置图、整体桁架结构布置图、左边桁架结构平面布置图及支座大样、左边桁架轴侧结构示意图、节点编号布置图及相贯节点示意、左边桁架屋面檩条布置图及檩条大样、左边桁架屋面板布置图及大样、右边桁架结构平面布置图及支座大样、右边桁架轴侧结构示意图、右边桁架屋面板檩条置图及大样、右边桁架屋面板布置图及大样、中间桁架结构 平面布置图 及支座大样、中间桁架轴侧结构示意图、中间桁架屋面檩条布置图及大样、中间桁架屋面板布置图及大样共24张图纸。
