干挂石材幕墙施工操作工艺

附件详情

2.3干挂石材幕墙安装工艺
2.3.1干挂石材幕墙骨架的安装
1) 施工准备：先复查主体结构的尺寸，要求结构尺寸达到石材幕墙尺寸的允许偏差范围
内，对偏差较大者要进行修正处理。
2) 根据控制线确定骨架位置，严格控制骨架位置偏差；确定组件在立面上的水平、垂直
位置，并在框格上画线，对平面度每层设控制点，根据控制点拉线，拉线调整，使组件按要求就位。
3) 安装竖框：先将竖框与连接件连接，连接件与主体埋件点焊连接，然后及时进行调整
和固定。每根竖框均用线坠调整垂直度。
2.3.4清扫
1）整个立面的挂板安装完毕，必须将挂板清理干净，并经监理检验合格后，方可拆除 脚手架 。
2） 柱面阳角部位，结构转角部位的石材棱角应有保护措施，其他配合单位按规定相应
保护。
3）防止石材表面的渗透污染。拆改脚手架时，应将石材遮蔽，避免碰撞墙面。
4）对石材表面进行有效保护，施工后及时清除表面污物，避免腐蚀性咬伤。易于污染或损坏料的木材或其他胶结材料不应与石料表面直接接触。
……
2.2.1预埋件及节点与连接检验

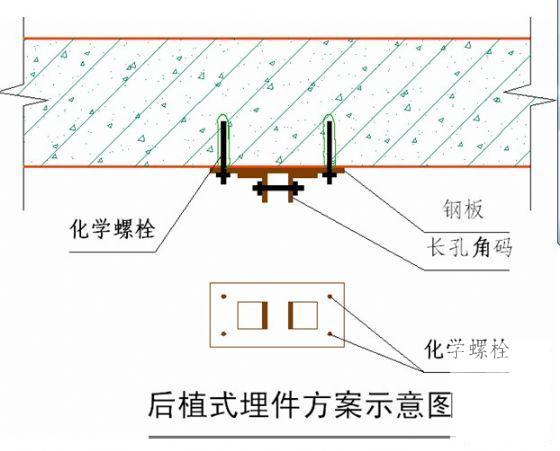

1) 骨架固定点对砼基底（一般设置在结构梁柱上）应采用预埋钢板或后置埋板，后置埋

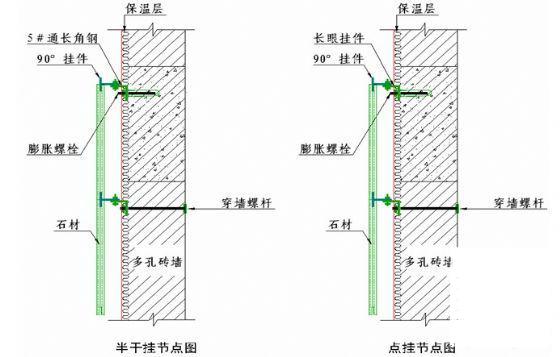

板应采用化学锚栓或对穿螺栓，化学锚栓应进行抗拔试验，从而确定是否满足规范和设计要求，对砖墙基底必须采用穿墙螺杆。
2) 预埋件、连接件表面防腐应完整，不破损。
3) 化学锚栓抗拔要求必须符合规范及设计要求，由专业检测单位对锚栓进行锚固性能拉
拔检测。锚栓的类型、规格、数量、布置位置和锚固深度必须符合设计规定。锚栓的埋设应牢固、可靠、套管不得外露。
10）干挂石材固定的龙骨骨架应采用热镀锌角钢、方钢或槽钢，骨架焊接处焊缝必须饱满牢固，应涂刷二度防锈漆；主龙骨一般采用竖向安装，材质、规格、型号必须满足设计要求；主次龙骨的连接宜采用焊接，也可采用螺栓连接。
……
