幕墙工程施工方案（玻璃幕墙、石材幕墙等）(框架剪力墙结构)

附件详情

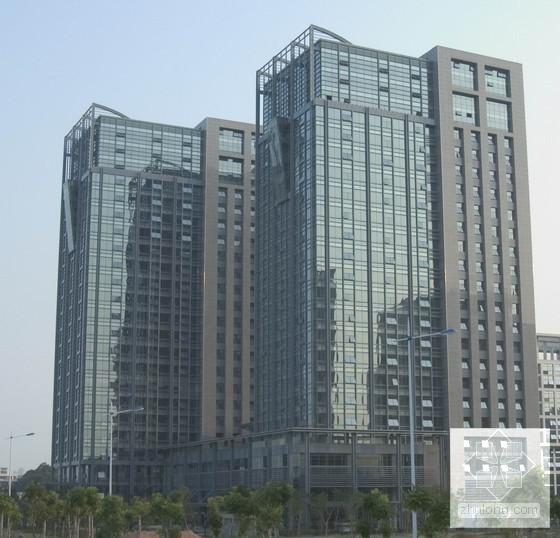

本项目为双矩形智能化高级写字楼，总建筑面积为77251.75平方米，其中地上66141.75平方米，地下11110平方米，写字楼高93.6米，共24层，裙房三层。建筑设计结构形式为框架剪力墙结构。其外墙主要采用花岗岩干挂幕墙、玻璃幕墙相结合，利用原有主体结构梁柱板构件位置，以玻璃幕墙和石材幕墙形式来体现立面效果。
……
玻璃幕墙的安装方法均采用普通幕墙做法即框架式做法，幕墙形式有明框和隐框幕墙。幕墙安装时水平方向采用压块的建筑设计结构形式，即面板与横骨料之间通过铝扣件扣压玻璃框的方式连接固定，其特点是其幕墙质量可在安装过程中得到保证，此压块安装方式操作简便、施工快捷，有利于缩短工地施工周期；竖直方向也是采用压块的方式，即玻璃板与竖骨架是通过铝扣件植入止退螺栓的方式与竖骨料连接固定。
铝板幕墙安装方法采用普通幕墙做法即框架式做法，即先在主体结构上安装幕墙主次龙骨后安装铝板，幕墙形式为隐框幕墙。
该项目石材幕墙的安装采用干挂式，石材采用优质花岗岩，骨架采用钢骨架，立柱采用槽钢，横梁采用镀锌角钢。
……
7.7裙房拉索式点驳接玻璃 施工工艺 及方法
（一） 施工工艺 概述
（1）在支撑结构安装到位后对支撑结构的基准进行测量，同时详细记录每榀支撑结构的变位情况。根据变位量确定驳接头的点位和拉索耳板的焊接位置，然后进行横向拉索的安装。经调整后再进行竖向拉索的安装，横向拉索安装时对竖向支撑架进行垂直度的校正，校正后确定横向和坚向支撑架上的驳接座的位置并进行焊接。安装的同时校正横向支撑架的水平度。
……
228页，12月
