L100万能杆件CAD图纸块(构件)

制造万能杆件的技术条件    1.制造万能杆件的材料应采用ct.3桥梁钢、拼装用的粗制螺栓应采用ct. 2桥梁钢。    2.在1.2.3.4.5.10和16号构件各钉孔组的端孔间距离。精确度要达到±0.5毫米。    3.在万能杆件内,每组钉孔中任意两相邻钉孔间的距离,其精确度要达到±0.25毫米:每组钉孔中两端的距离,其精度要达到±0.5毫米。    4.当制造8.11.14.17.18.22.23.26和29号构件时一组钉孔的画线与铆线理论角度间的容许偏差为±30。    5.在结束点板11.12.13中其最外一排水平钉孔的画线与加I边缘间的距离短角铜N7的最外钉孔至加工边缘间的距离.以及7的总长,精确度须达到±0.25毫米。    6.所有杆件中.最外端的钉孔至任何方向边缘的距离,精确度要达到±0.5毫米。    7.所有钉孔的直径和组制螺栓的直径,其精确度要达到±0.25毫米。    8.在编号N21中.零件1与零件N6用切角焊接。    9.当构件试制时装配钉孔应满足下列要求:    (1).应使直径万小于原设计钉孔直径0.5毫米的冲头全部100%地通过拼装连接处的各组钉孔。    (2).每生产100吨构件,应进行两个评拼装结点的试装。

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

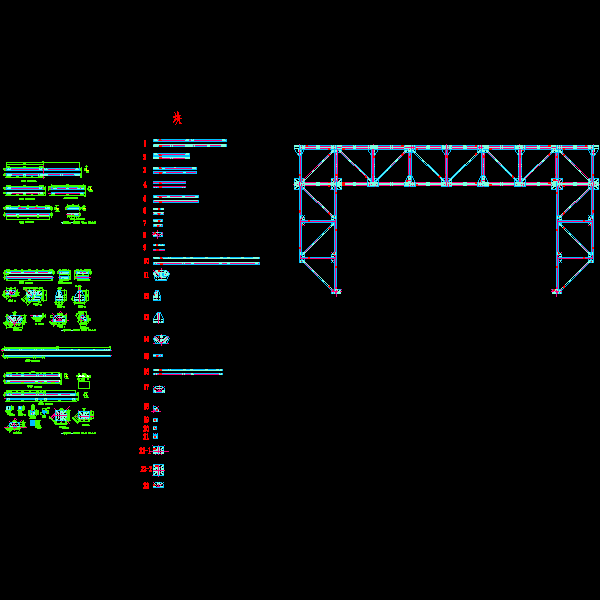

  • L100万能杆件CAD图纸块(构件) - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
